軟膜與硬膜濾光片都有哪些區別與特點！
在精密光學系統中，濾光片可以實現精確調控不同波長的光線。實現這一精密功能的核心，在于其表面承載的薄膜——軟膜與硬膜，正是濾光片制造中兩大相輔相成的關鍵技術，它們的協同作用，共同塑造了濾光片的最終性能與形態。

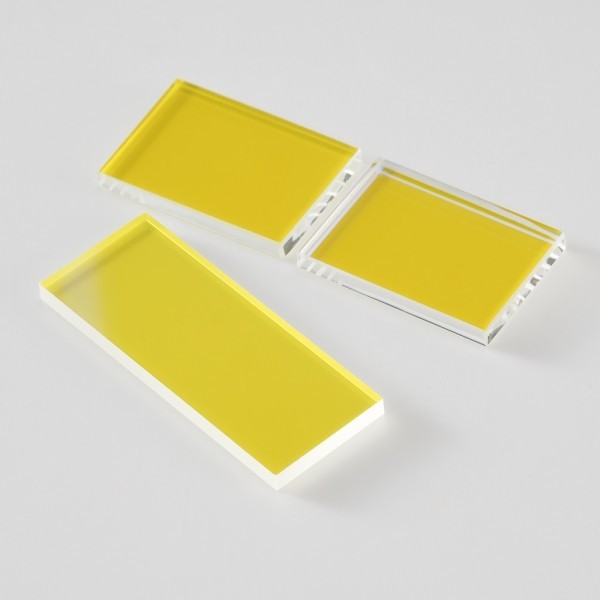

（激埃特原創圖）

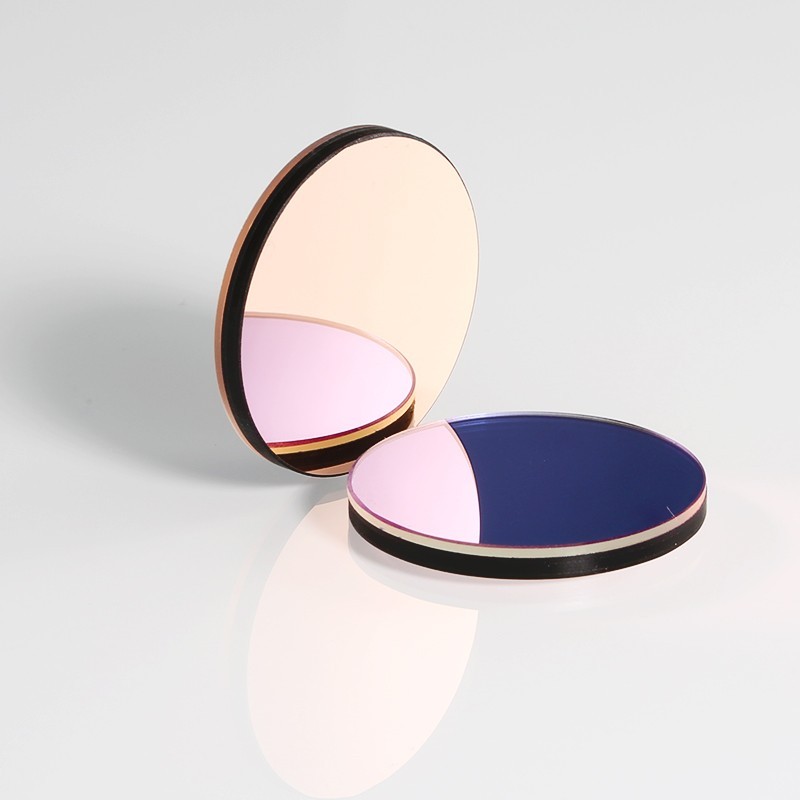

一、軟膜濾光片：精密的柔性之選
軟膜濾光片是一種通過物理氣相沉積（如熱蒸發），通常未使用離子輔助或輔助能量較低制備的薄膜，膜層結構相對疏松，呈現柱狀或纖維狀微結構，其莫氏硬度一般小于5（指甲可劃傷），在環境耐受性上相對較差；軟膜濾光片其常用材料包括氟化鎂（MgF?）、二氧化硅（SiO?）、硫化鋅（ZnS）等。MgF?以其優異的抗反射性能和低吸收特性成為經典之選；通過在真空室中，通過電阻加熱或電子束轟擊使材料蒸發，蒸汽在基底上冷凝成膜。工藝溫度相對較低。
軟膜濾光片對成型的影響：
優點： 膜層內應力通常較低，不易導致基底變形；工藝相對簡單，成本較低；易于實現非常厚的膜層沉積；對某些特殊材料（如有機材料）兼容性較好。
缺點： 膜層結構疏松、孔隙多，導致機械強度低（易劃傷、磨損），環境穩定性差（易吸附水汽和污染物，引起波長漂移和散射損失增加）；附著力通常不如硬膜；難以精確控制高折射率材料的致密性和光學常數。
加工標準更關注光譜性能（中心波長、帶寬、截止深度、透過率）的精確實現，對膜層硬度和環境耐久性的要求相對較低（或在可控環境下使用）。膜厚均勻性控制是關鍵挑戰之一。

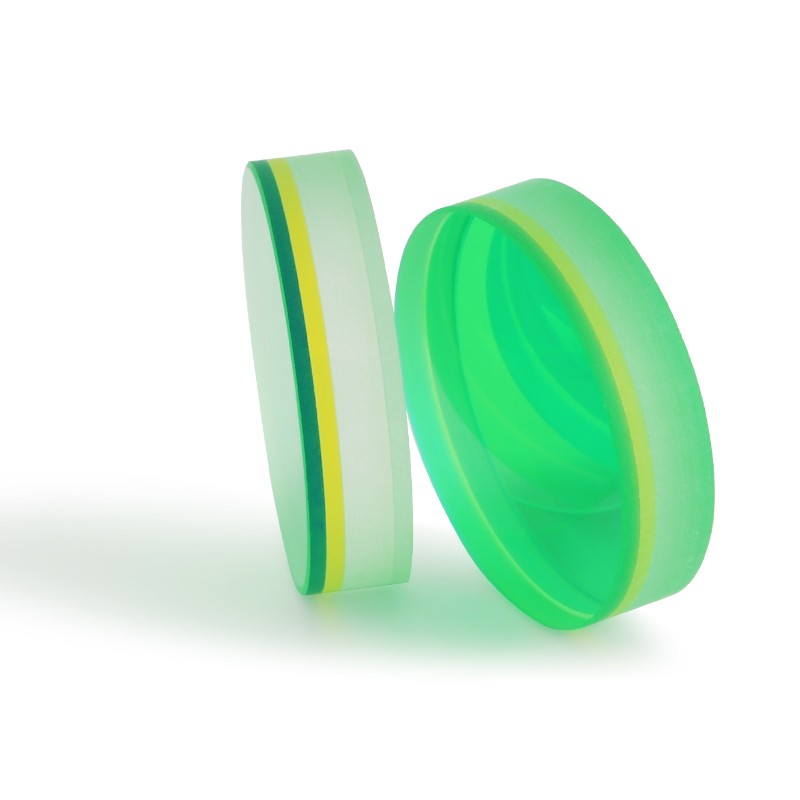

二、硬膜濾光片：堅固耐用的基石
硬膜（莫氏硬度＞7）主要指通過離子束輔助沉積（IAD）或濺射（磁控濺射、離子束濺射）等高能工藝制備的薄膜。膜層結構致密，接近體材料結構，呈現非晶態或細晶結構，其核心材料廣泛使用二氧化鈦（TiO?）、五氧化二鉭（Ta?O?）、二氧化鉿（HfO?）、氧化鋁（Al?O?）、二氧化硅（SiO?）等，具有防水防潮、耐高溫（＞300℃不失效）、抗刮擦（鋼絲絨擦拭無痕）等特點；高折射率材料（如Ta?O?, TiO?）和低折射率材料（SiO?）的組合是構建高性能干涉濾光片的基礎。
加工工藝與標準：IAD在蒸發同時用離子束轟擊生長中的膜層；濺射則利用等離子體轟擊靶材，使原子濺射到基底成膜。這些過程能量高，粒子動能大。
對成型的影響：
優點：膜層極其致密、堅硬，機械強度高（耐磨損、擦拭），環境穩定性極佳（不吸潮，光譜性能長期穩定）；附著力強；光學常數（n, k）穩定、可精確控制；能實現更陡峭的截止邊緣和更低的散射損耗。
缺點：膜層內應力通常較高（尤其是壓應力），可能導致基底彎曲變形，對薄基底或復雜形狀基底挑戰大；工藝復雜，設備昂貴，成本高；沉積速率相對較慢；實現超厚膜層耗時且應力累積問題更突出。
加工標準：極其嚴苛。除高精度光譜性能外，膜層硬度（常要求鉛筆硬度≥5H或更高）、附著力（百格法測試）、環境耐久性（高溫高濕試驗、鹽霧試驗、擦拭試驗等）是核心考核指標。應力控制（基底變形量）也是關鍵工藝挑戰。

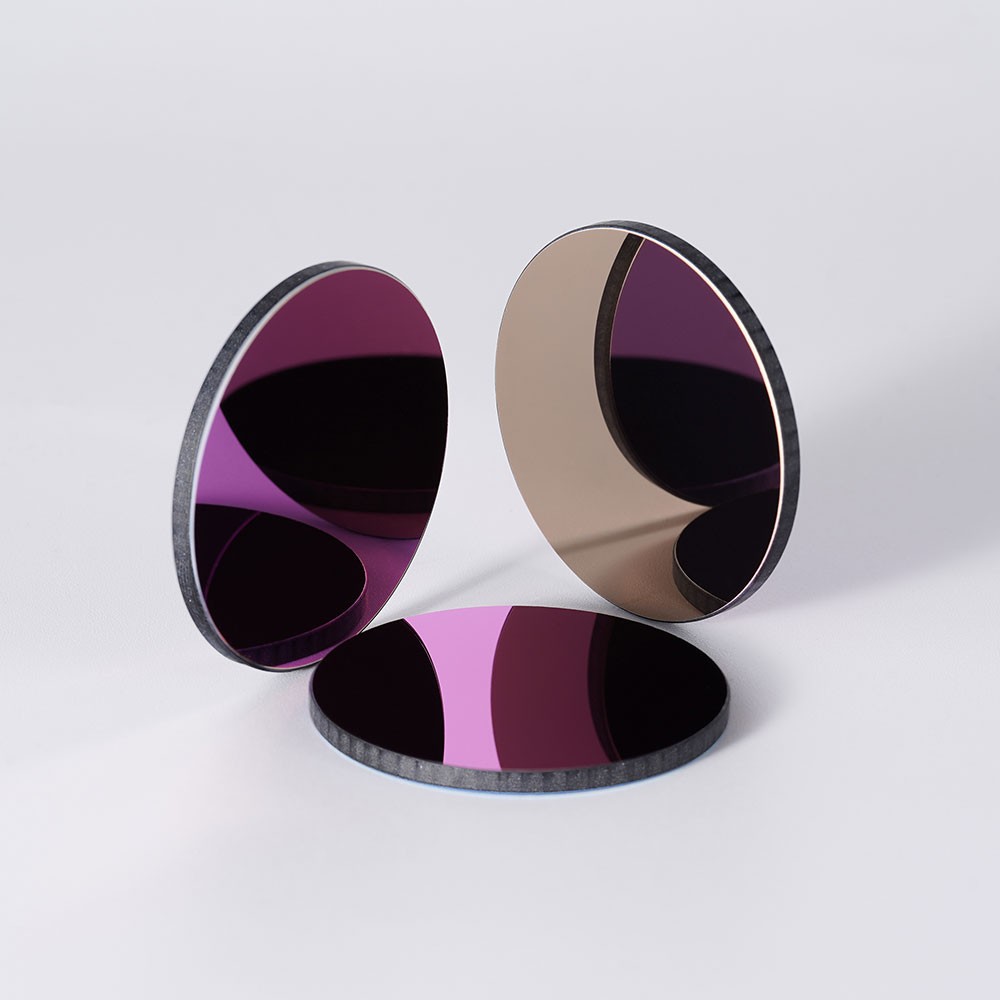

三、協同成型：軟硬兼施的藝術
軟膜與硬膜并非相互替代，而是根據性能需求和工藝挑戰，在濾光片的整體結構中協同工作：
1. 應力管理：
在硬膜多層結構中，引入特定設計的軟膜層作為應力緩沖層。例如，在SiO?/Ta?O?多層堆疊中，使用更疏松的SiO?（接近軟膜性質）可以部分抵消Ta?O?的高壓應力，減少基底總變形。對于超窄帶濾光片或要求極高的平直度應用，精確的應力補償設計（軟硬膜組合）是成敗關鍵。
2. 性能優化：
寬帶減反膜（BBAR）： 最外層常采用硬質材料（如SiO?或Al?O?） 作為耐磨、防污的“保護帽” ，保護下方實現寬帶減反功能的相對較軟的膜層組合。內部可能包含軟膜材料以實現特定折射率匹配。
特殊光譜需求： 某些材料（如ZnS, Ge）在軟膜工藝下具有獨特的光學特性（如中遠紅外特性），可作為硬膜結構中的功能層嵌入。硬膜工藝則確保整體結構的穩定性和耐久性。
3. 工藝可行性：
對于超厚膜層要求（如某些激光損傷閾值測試用濾光片），純硬膜沉積時間過長且應力累積過大。此時可采用軟膜工藝沉積主體厚層，再在其上覆蓋一層硬質保護層以提高表面耐久性。在復雜曲面基底上鍍膜，硬膜的高應力可能導致膜裂或脫層。采用軟膜或軟硬組合膜系是更可行的方案。
4. 成本與效率：
在滿足性能要求的前提下，非關鍵層或內層可考慮采用成本更低的軟膜工藝。關鍵表面層和保護層則必須使用硬膜。

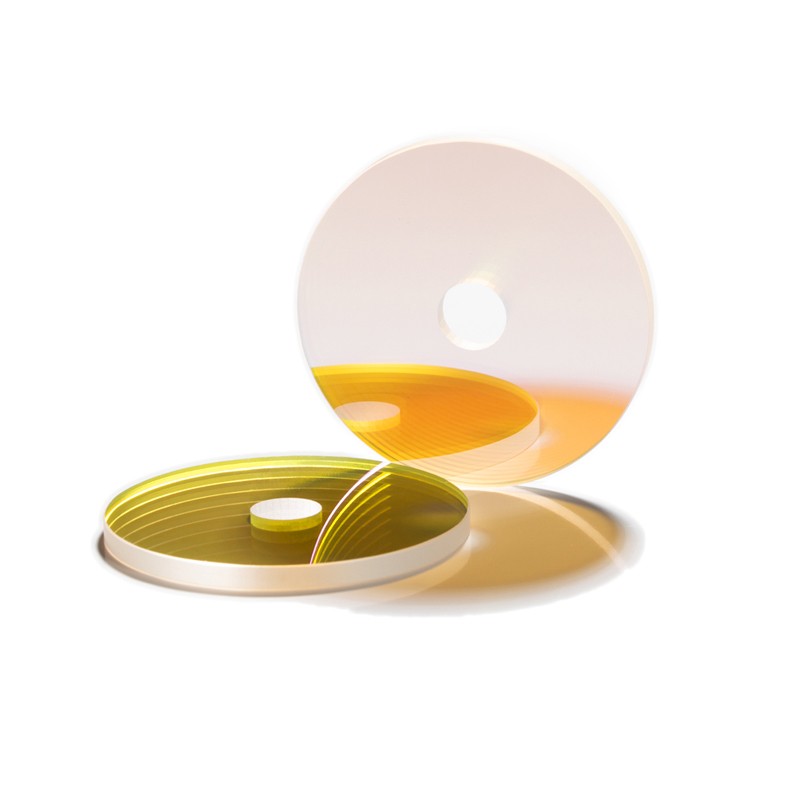

四、實戰應用特點：各顯神通
軟膜濾光片適用場景：
實驗室環境、科研儀器： 對成本敏感，環境可控，對機械和環境穩定性要求不高，但對特殊光譜性能（如特定材料、超厚層）有需求的光譜儀、分光光度計等。
一次性或低壽命要求器件。
對基底變形極其敏感的場合（如超薄基底、干涉儀平板）。

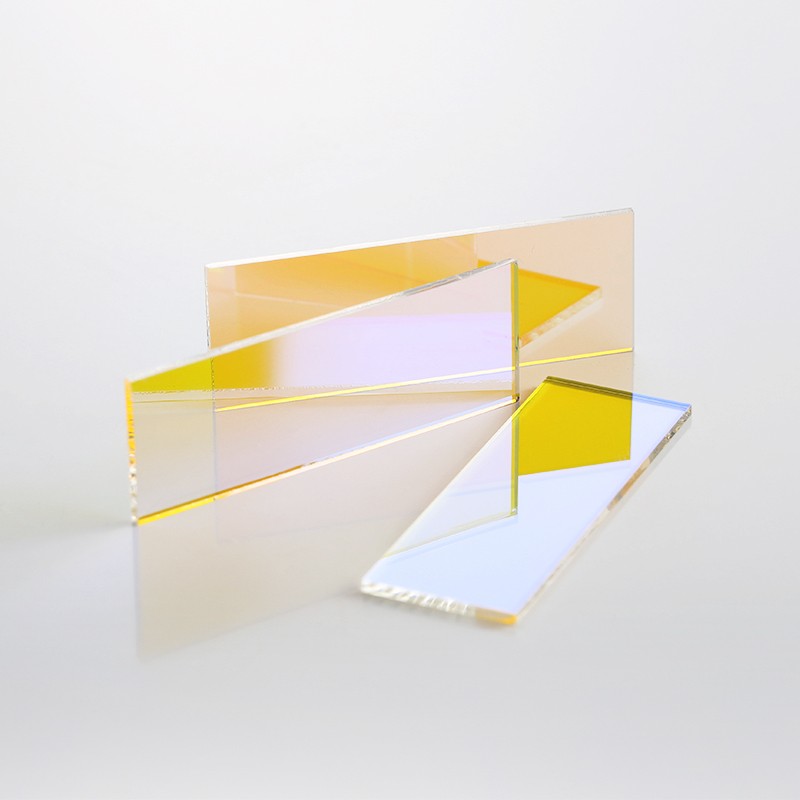

硬膜濾光片主導場景：
嚴苛工業環境： 機器視覺檢測、工業激光加工頭（需耐粉塵、擦拭、冷卻液）。
戶外長期使用： 航空航天遙感、安防監控攝像頭（需耐高低溫、濕熱、鹽霧、紫外輻照）。
醫療診斷設備： 生化分析儀、內窺鏡（需嚴格消毒擦拭，要求高可靠性和穩定性）。
高端消費電子： 智能手機攝像頭模組（需微型化、耐刮擦、耐高溫回流焊）。
高功率激光系統： 激光諧振腔鏡、諧波分離鏡（需超高激光損傷閾值、低吸收損耗、優異熱穩定性）。
國防軍工： 夜視儀、導彈制導頭（極端環境適應性、高可靠性是生命線）。
軟膜與硬膜濾光片，如同精密光學樂章中的柔板與強音。軟膜以其低應力、低成本的優勢，為復雜光學設計提供了更多可能；硬膜則憑借其卓越的耐久性和穩定性，成為現代光學系統在嚴苛環境中可靠運行的基石。它們的協同應用——通過精妙的應力工程、性能疊加和工藝互補——是實現高性能、高可靠濾光片的關鍵所在。
隨著離子源技術、等離子體技術、先進光學監控技術和材料科學的持續突破，軟硬膜之間的界限也在模糊，混合沉積技術、梯度膜層設計等不斷涌現。未來濾光片制造的核心趨勢，仍將是深度挖掘軟硬膜協同的潛力，在追求極致光學性能的同時，不斷提升其環境魯棒性、加工效率和成本效益，以滿足從微觀量子世界到浩瀚深空探測等日益嚴苛的光學應用需求。這“軟硬兼施”的藝術，將繼續點亮人類認知與改造世界的光明之路。
