OD值:光學濾光片深截止背后的“珠峰挑戰”

2025-07-05 派大星

光學濾光片的世界里,“截止深度”是衡量其性能的核心指標,也是很多光學元件加工鍍膜最重要的一項指標;簡單來說,假設一款脫毛儀濾光片,它在可見區到其開始正式透過波段的地方如果截止深度不夠,則可能出現該區域出現漏光現象;對于一些檢測類的窄帶濾光片來說,截止深度不夠?qū)е碌穆┕猬F(xiàn)象會極大影響成像的精確判定標準,而OD值(OpticalDensity,光密度)正是量化這一深度的標尺。

OD值:光學濾光片深截止背后的珠峰挑戰

(激埃特原創圖)

簡單來說,OD值就是濾光片對特定波長光線阻擋能力的對數表達:

>OD值=-log??(T)

>(其中T是透射率,單位是小數)

這意味著:

OD1=透射率10%(阻擋了90%的光)

OD3=透射率0.1%(阻擋了99.9%的光)

OD6=透射率0.0001%(阻擋了99.9999%的光)

OD值每增加1,意味著光線被多阻擋了10倍!

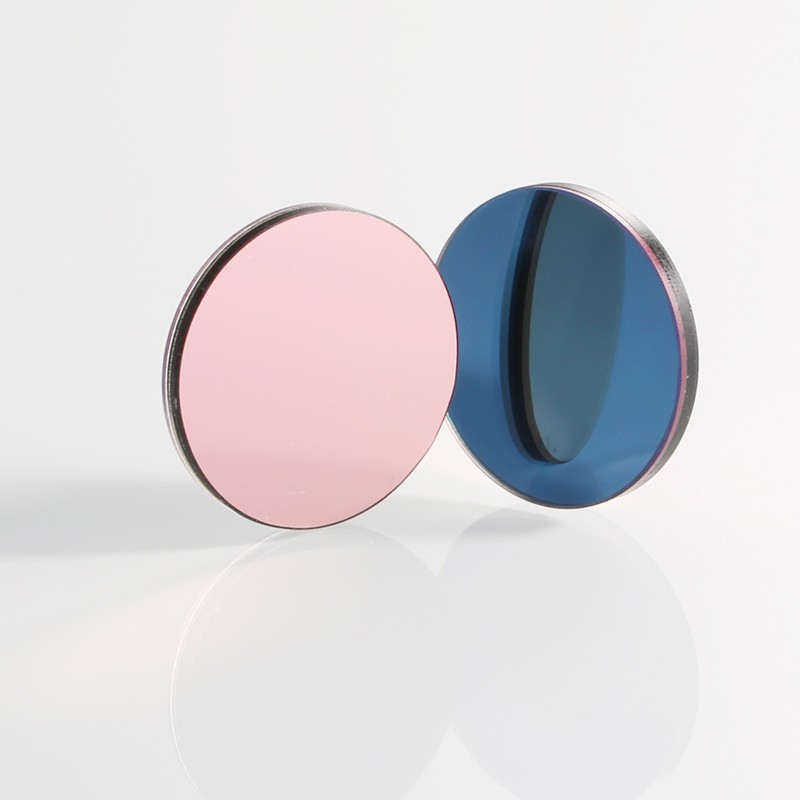

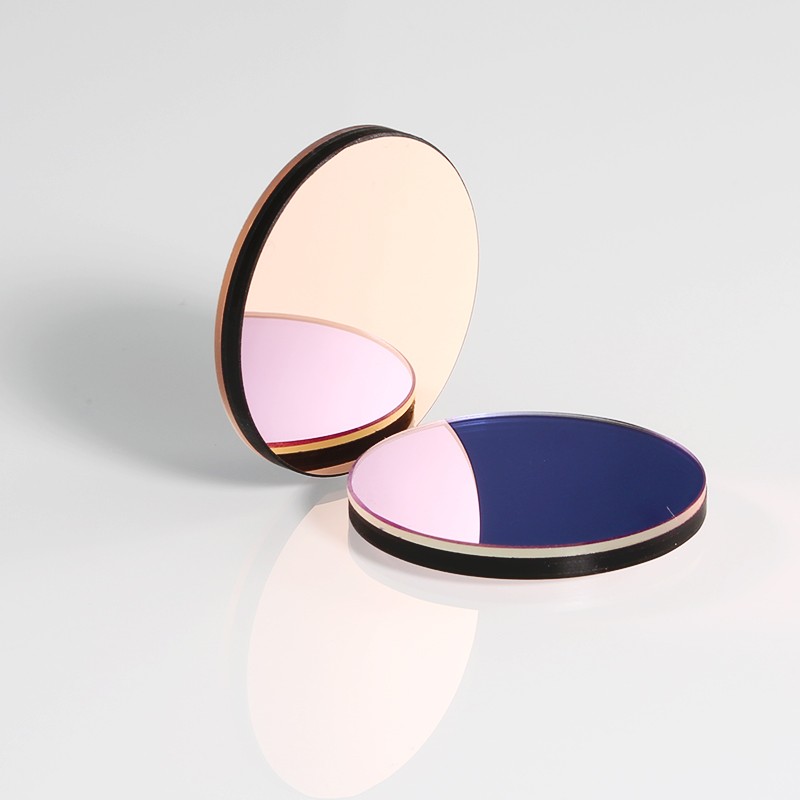

 光學鍍膜濾光片

客戶的需求日益嚴苛:熒光檢測要求背景光“徹底消失”(OD6+);激光防護需要“絕對安全”(OD8+目前國內很少能做到);高端成像追求“純凈無雜光”(OD4+窄過渡帶)...“深截止”(HighODBlocking)已成為高端光學應用的標配。

但,供應商朋友們請注意:OD值的提升,絕非簡單的數字游戲,它對濾光片加工(尤其是核心的鍍膜工藝)帶來的難度是指數級飆升的!



OD值提升,加工難度為何呈指數級增長?

1.膜層厚度與層數的“幾何級數”增長:

要實現更深的光線阻擋(更高OD值),需要更厚、更多層的光學薄膜來干涉和吸收光線。

粗略估算:OD值每提高1,所需的總光學膜層厚度可能接近翻倍,層數也可能顯著增加(幾十層到上百層甚至數百層)。想象一下,在指甲蓋大小的基底上,精密堆疊數百層比頭發絲還薄千倍的薄膜,每層厚度誤差需控制在埃級(0.1納米)!層數越多,累積誤差風險越大,均勻性控制越難。

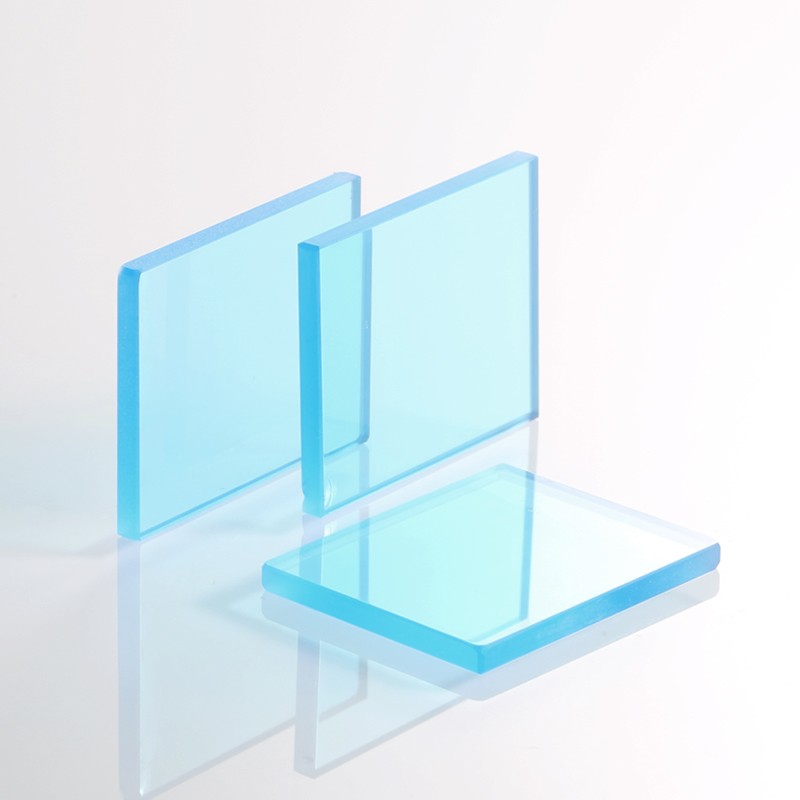

 激埃特增透藍玻璃基底

(激埃特增透藍玻璃基底)

2.材料選擇與搭配的“走鋼絲”困境:

高OD值需要高效吸收材料或更復雜的干涉結構。吸收材料本身可能帶來熱效應、散射等問題;而超高反射干涉堆棧對材料折射率差、低吸收損耗的要求極其苛刻。

層數劇增后,不同材料間的應力匹配變得至關重要。應力不匹配會導致膜層龜裂、起皺甚至從基底脫落。高OD值濾光片往往需要更復雜的材料組合和精心的應力補償設計,工藝窗口極其狹窄。



3.缺陷與針孔的“致命放大”:

任何微小的膜層缺陷、灰塵顆?;蜥樋祝诘蚈D值時可能影響不大,但在高OD值下會成為致命的“漏光通道”。一個針孔就能讓整個區域無法達到目標OD值。

OD值越高,對基底清潔度、鍍膜環境潔凈度(超凈環境)、鍍膜源純度和穩定性、以及鍍膜過程的防污染控制要求就越發變態。一粒微塵足以毀掉一個高價值鏡片。

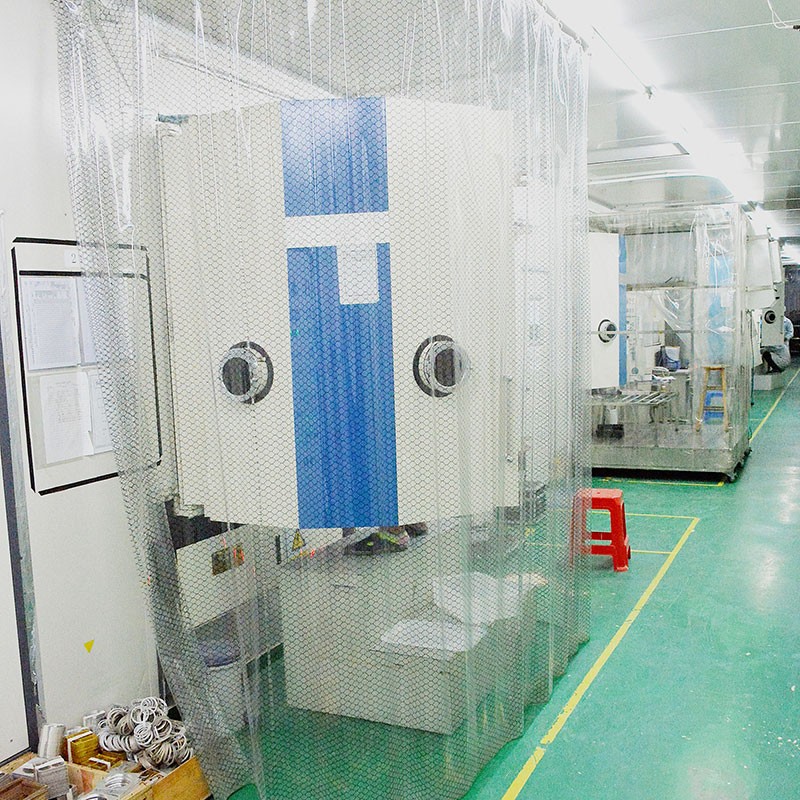

 激埃特工廠圖

(激埃特工廠圖)

4.監控精度與穩定性的“極限挑戰”:

鍍制上百層超薄膜,每層厚度要求納米甚至亞納米級精度,需要極其靈敏和穩定的光學或晶控監控系統。

鍍膜過程持續數小時甚至更久,設備(蒸發源、離子源、真空度、溫度)的長時間穩定性成為關鍵瓶頸。微小的漂移在高OD多層膜中會被逐層放大,導致光譜嚴重偏離設計。



5.環境與應力的“蝴蝶效應”:

高OD多層膜結構復雜,對環境溫濕度變化更敏感,更容易產生形變或應力釋放,導致光譜性能漂移或物理?yè)p傷。

切割、膠合、安裝過程中的應力和環境變化,對高OD值濾光片的影響也遠大于普通濾光片。



難度提升有多顯著?一個直觀對比

指標OD3-OD4(較常見)OD6(深截止)OD8+(極深截止)難度提升感知
總膜層厚度幾微米十幾至幾十微米可能超過100微米數倍到數十倍
層數幾十層100層左右或更多數百層數倍
材料要求相對寬松需特定高低折射率組合可能需特殊吸收材料/復雜組合顯著提高
應力控制較易管理關鍵挑戰巨大挑戰,易開裂/脫膜指數級提升
缺陷容忍度較低要求要求極高零容忍指數級下降
潔凈度要求萬級/千級千級或更高百級或更嚴格顯著提高
鍍膜時間數小時十幾小時甚至更長可能超過24小時數倍
監控難度可接受高精度、高穩定性要求極限挑戰大幅提升
良品率相對較高顯著下降可能極低斷崖式下降
成本常規顯著增加極其昂貴指數級上升

一位資深鍍膜工程師的感慨:“做一片OD6合格且均勻性好的濾光片,難度是做OD4的十倍不止。OD8?那是在挑戰鍍膜工藝的物理極限,每一次成功交付都像一次小型科研攻關?!?/span>



深截止,鍍膜實力的終極試煉場

OD值,這個看似簡單的數字背后,是光學鍍膜技術、材料科學、精密工程和極致工藝控制的巔峰較量。深截止濾光片的生產,是衡量一個光學鍍膜供應商技術底蘊、工藝積淀和質量管控能力的終極標尺。

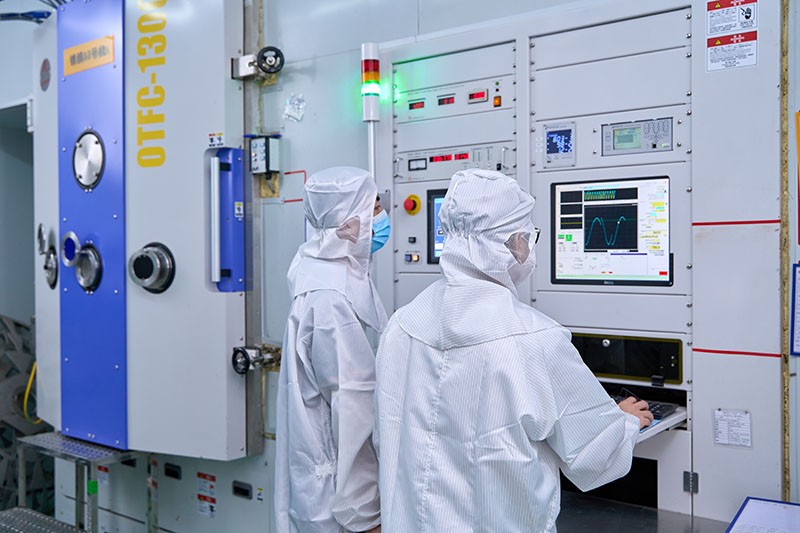

 光學鍍膜機

(光學鍍膜機)

對于廣大供應商而言,面對客戶日益增長的深截止需求:

認清現實:高OD值絕非易事,需投入頂尖設備、頂尖人才和長期技術積累。

敬畏工藝:持續優化鍍膜工藝穩定性、潔凈度控制、應力管理和監控技術。

嚴控質量:建立遠超常規的檢測標準(尤其是微弱透射的檢測)和過程管控體系。

坦誠溝通:與客戶充分溝通高OD值帶來的技術挑戰、周期和成本影響。



攀登光學“珠峰”(極深截止)之路充滿挑戰,但也正是這條艱難之路,將真正頂尖的鍍膜廠商與普通競爭者區分開來。誰能在深截止的工藝巔峰站穩腳跟,誰就將掌握未來高端光學市場的核心話語權!
