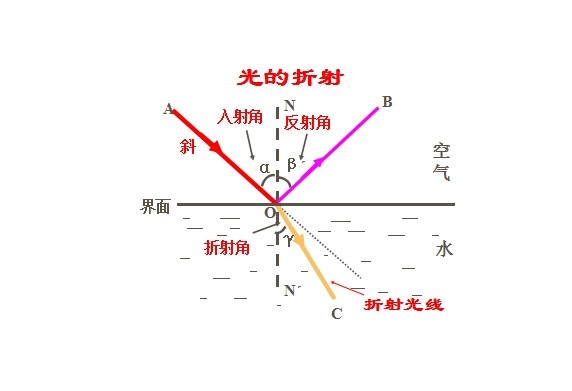

  光路調整方法與步驟

1.準備

  (1)最大光強調至98%

  (2)手動參數設置:點射時間調至0.03~0.08(光路由近及遠)

  (3)測試下一個鏡片前,按點射,用一塊紙板測試出光斑的大概位置。




  2.1#反射鏡調整

  (1)調整激光管位置,保持激光管與X軸橫梁平行。

  (2)在1#反射鏡前貼上紙膠布,按點射鍵,激光射到紙膠布上,打上標記。

  (3)調整激光管位置,保證從激光管發出的光束射在1#反射鏡的中心。


  3. 2#反射鏡調整

  (1)在2#反射鏡前貼上紙膠布,將橫梁移至最靠近激光管的位置,按點射,打上一個標記。

  (2)逐漸將橫梁移至離激光管最遠的位置,按點射,再打上一個標記。

  (3)調整1#反射鏡上的相關調整螺絲,使這兩個標記中心重合。

  (4)反復第二步至第四步,直至最近處與最遠處的兩個標記中心完全重合。


  4.3#反射鏡調整

  (1)在3#反射鏡前貼上紙膠布,將(激光頭移至最靠近2#反射鏡的位置,按點射,打上一個標記。調整2#反射鏡上的相關調整螺絲或反射鏡安裝螺絲,使該標記落在3#反射鏡前面的入光孔的中心,必要時調整激光管位置。

  1) 上下偏差:只能將激光管抬高或降低。

  2) 里外偏差:只能將激光管向里或向外調整。

  (2)逐漸將激光頭移至離2#反射鏡最遠的位置,按點射,打上一個標記。

  (3)調整2#反射鏡上的相關調整螺絲,使這兩個標記中心重合。

  (4)反復第六步至第八步,直至最近處與最遠處兩個標記中心完全重合。


  5.垂直度調整

  (1)取下聚焦鏡筒的噴嘴,在聚焦鏡筒下端貼上紙膠布,按點射鍵,打上標記。

  (2)在3#反射鏡座下面墊塞片,讓激光從噴氣孔的中間通過

  1)如果左右有稍許偏差,調整3#頭座向左或向右使光路垂直

  2)如果前后有稍許偏差,調整激光管前后位置。

  (3)裝上噴嘴,在噴嘴上貼上紙膠布,按點射鍵打上標記,將激光頭分別移到工作臺四個角位,調整至四點重合。
