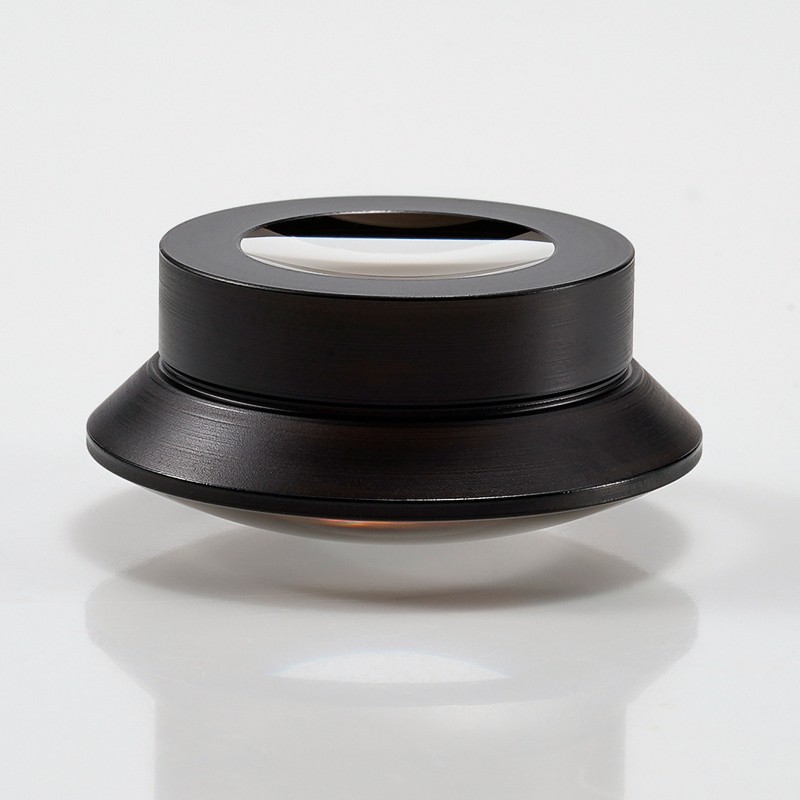

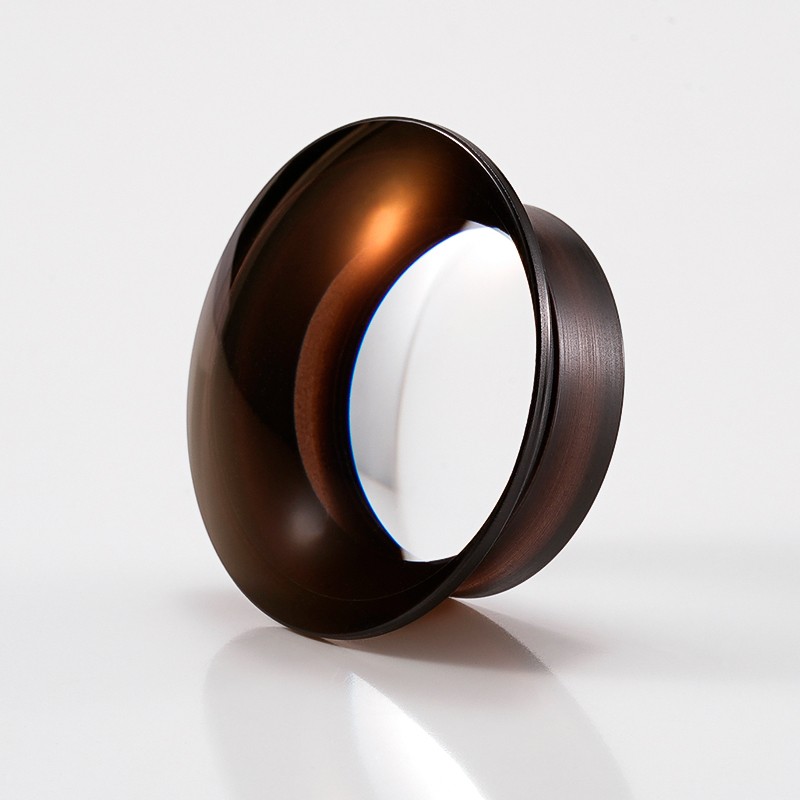

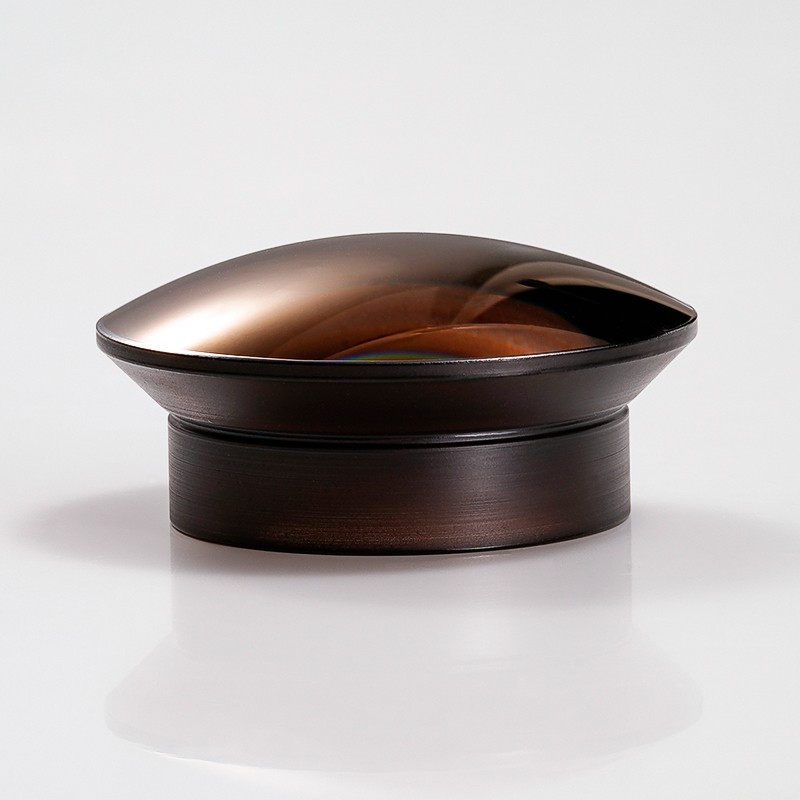

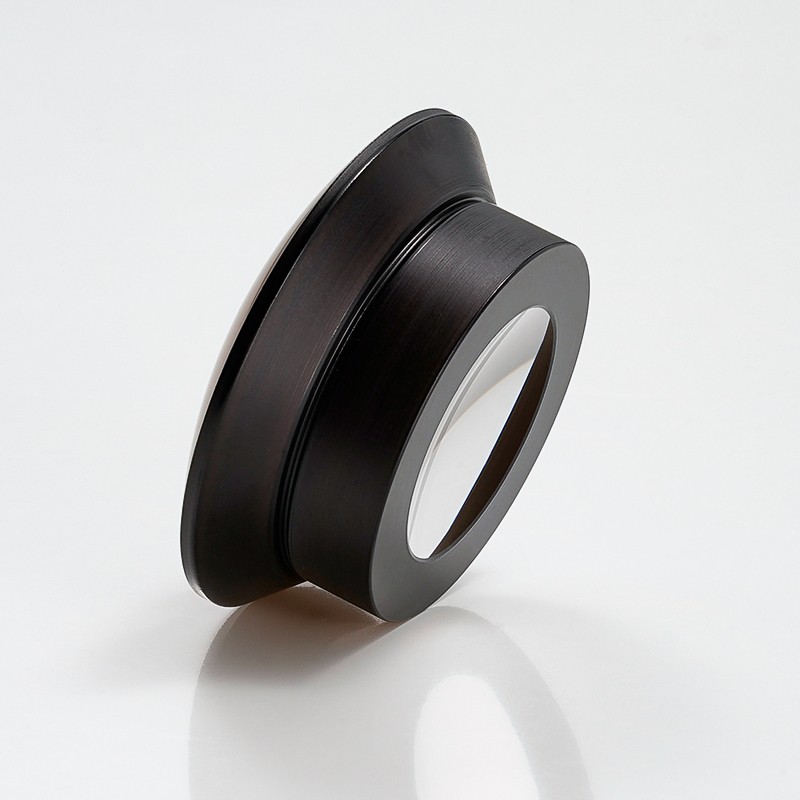

膠合彎月透鏡

彎月透鏡（Meniscus Lenses）為凹凸透鏡。此透鏡具有一個外凸鏡面和一個內凹鏡面。如果外凸的弧度大于內凹的弧度，則透鏡具有正焦距且用作為放大鏡；若凹側曲率大，凸側曲率小，則為負彎月透鏡，負彎月透鏡可以用來替代其他負透鏡。彎月透鏡用于較大程度地減少球差，可以獲得比平凸透鏡更小的焦點與更少的像差，以提高成像質量。

  • 型 號： 定制
  • 規 格： 定制
  • 材 料： 光學玻璃
關閉
產品咨詢
客服熱線：0755-89936779

產品介紹：

彎月透鏡（Meniscus Lenses）為凹凸透鏡。此透鏡具有一個外凸鏡面和一個內凹鏡面。如果外凸的弧度大于內凹的弧度，則透鏡具有正焦距且用作為放大鏡；若凹側曲率大，凸側曲率小，則為負彎月透鏡，負彎月透鏡可以用來替代其他負透鏡。彎月透鏡用于較大程度地減少球差，可以獲得比平凸透鏡更小的焦點與更少的像差，以提高成像質量。與另一透鏡結合使用時，正彎月透鏡可以縮短焦距，從而在不引入明顯球面像差的情況下，增加系統的數值孔徑(NA)。用于會聚準直光時，透鏡的凸面應面向光源。

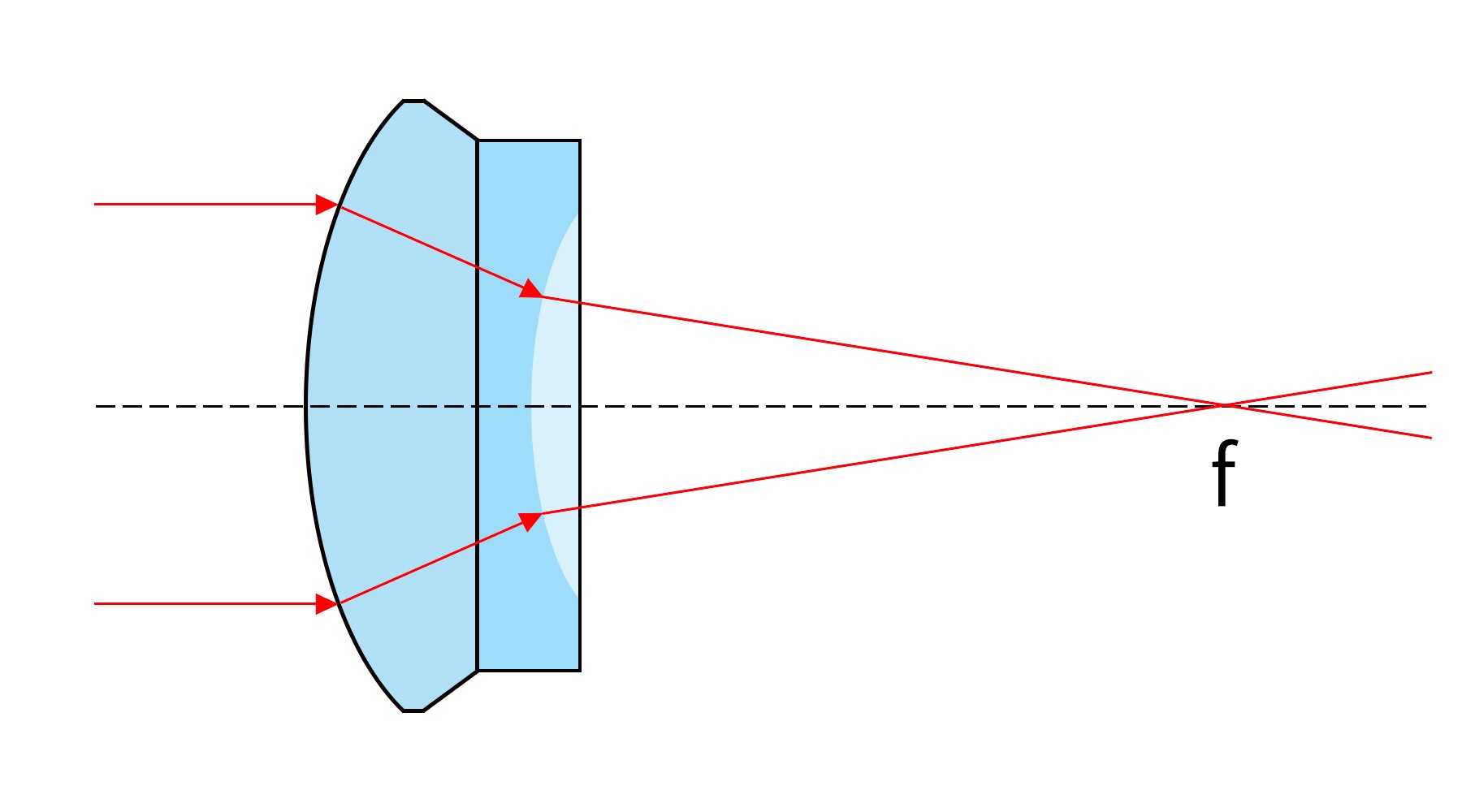

光路圖（參考數據）

光路圖

產品應用領域  ：

廣泛的應用與投影儀、工業鏡頭、紅外系統、攝影鏡頭、生物顯微鏡、望遠鏡等領域。


應用案例 ：


投影儀


紅外系統


攝影鏡頭


透鏡是?種?于聚焦或分散光線的光學元件。是應??常?泛的?種光學元件應?于成像系統。透鏡是折射鏡，其折射?是 兩個球?（球??部分），或?個球?（球??部分）?個平?的透明體。


它所成的像有實像也有虛像。透鏡?般可以分為兩?類：凸透鏡和凹透鏡。凸透鏡：中間厚，邊緣薄，有雙凸、平凸、凹凸三種； 凹透鏡：中間薄，邊緣厚，有雙凹、平凹、凸凹三種。
