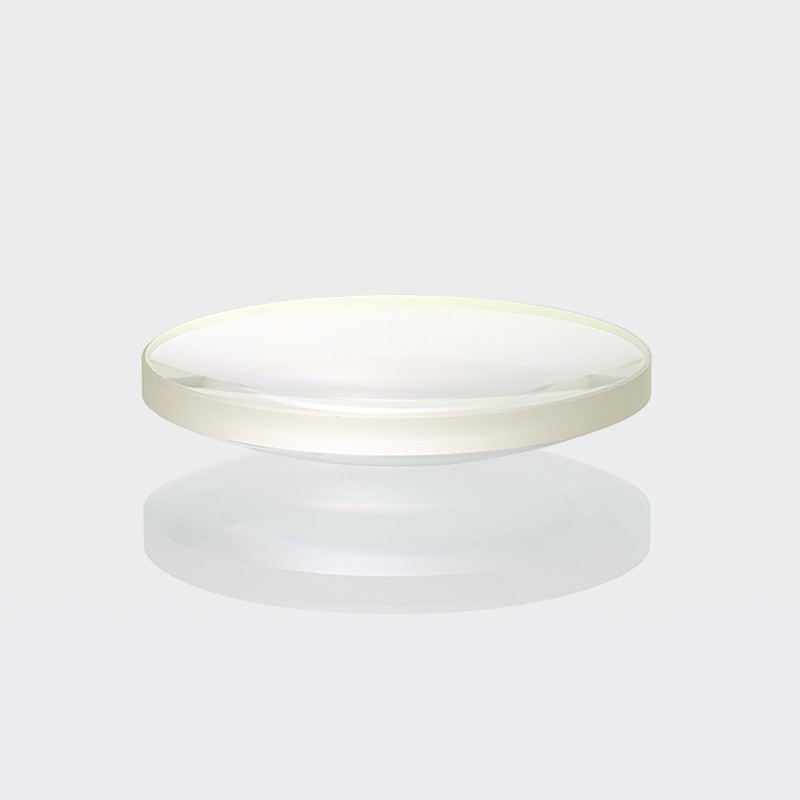

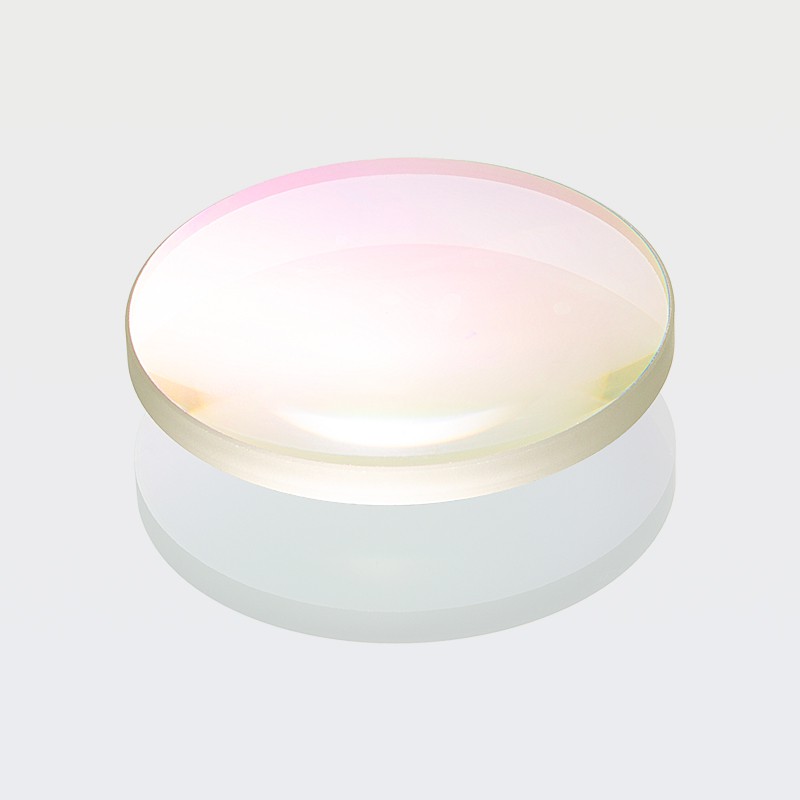

凹凸透鏡(彎月透鏡)

產品介紹:彎月透鏡通常用于多元件的光學系統中,用于在不引入顯著球面像差的前提下修改焦距。多元件透鏡系統的光學性能通常顯著優于單透鏡的性能。在這些系統中,一個元件引入的像差可由后續光學元件進行校正。這些透鏡具有一個凸面和一個凹面,它們可以是正透鏡或負透鏡。

  • 型 號: 定制
  • 規 格: 定制
  • 材 料: 光學玻璃
關閉
產品咨詢
客服熱線:0755-89936779

產品介紹:

彎月透鏡通常用于多元件的光學系統中,用于在不引入顯著球面像差的前提下修改焦距。多元件透鏡系統的光學性能通常顯著優于單透鏡的性能。在這些系統中,一個元件引入的像差可由后續光學元件進行校正。這些透鏡具有一個凸面和一個凹面,它們可以是正透鏡或負透鏡。

正彎月透鏡:正彎月透鏡通常在復合光學裝配中與另一透鏡一起使用。用于這種結構時,正彎月透鏡會縮短焦距,增大系統的數值孔徑(NA),且不會引入顯著球面像差。

負彎月透鏡:負彎月透鏡通常在復合光學裝配中與另一透鏡一起使用。用于這種結構時,負彎月透鏡會增大焦距,減小系統的數值孔徑(NA)。

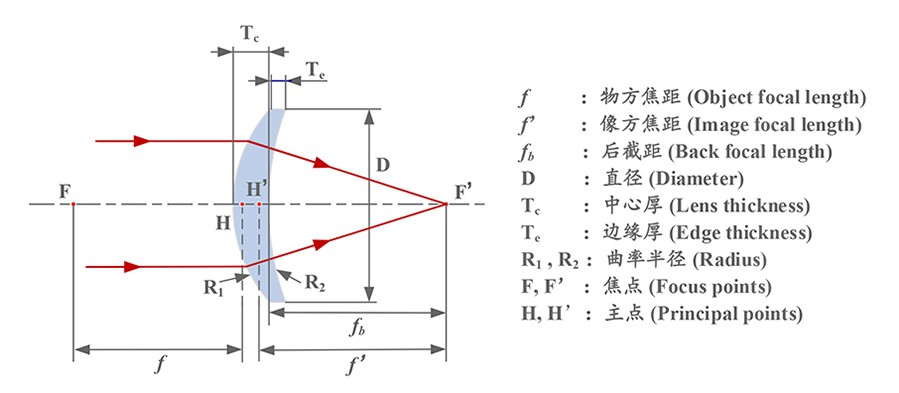

正彎月透鏡原理

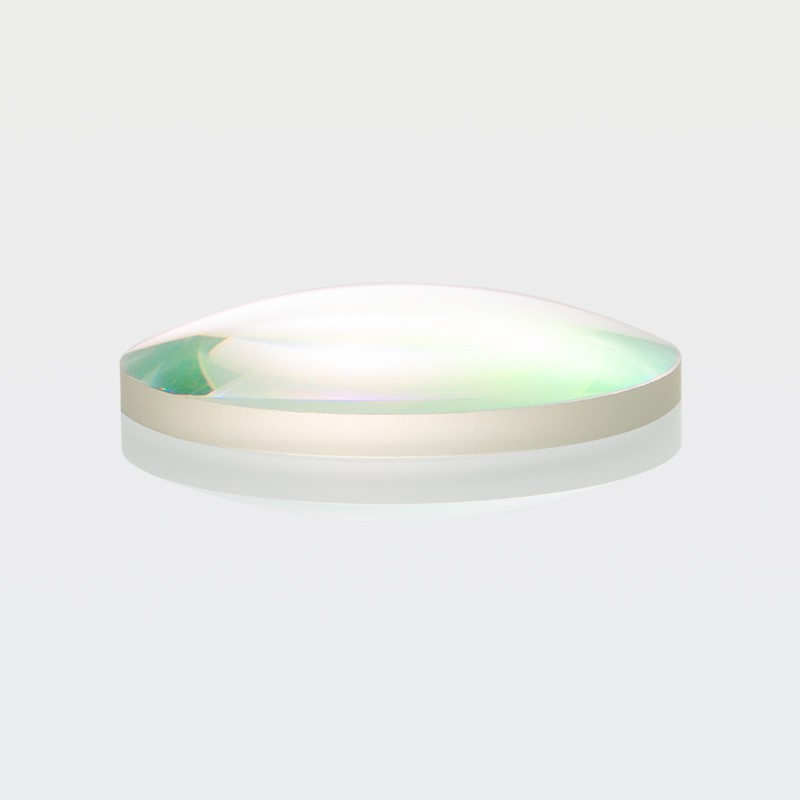

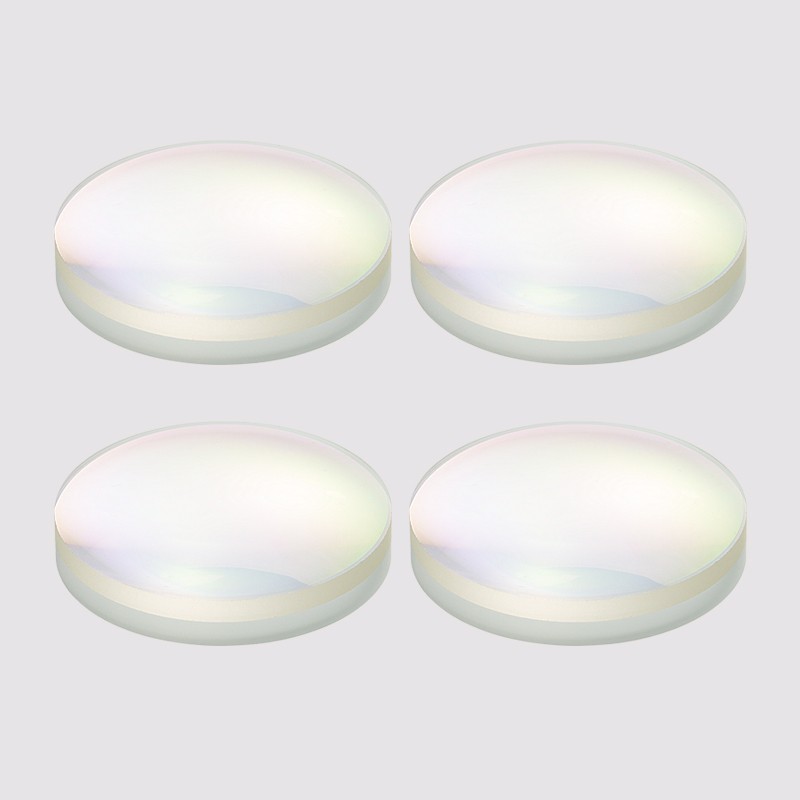

正彎月透鏡

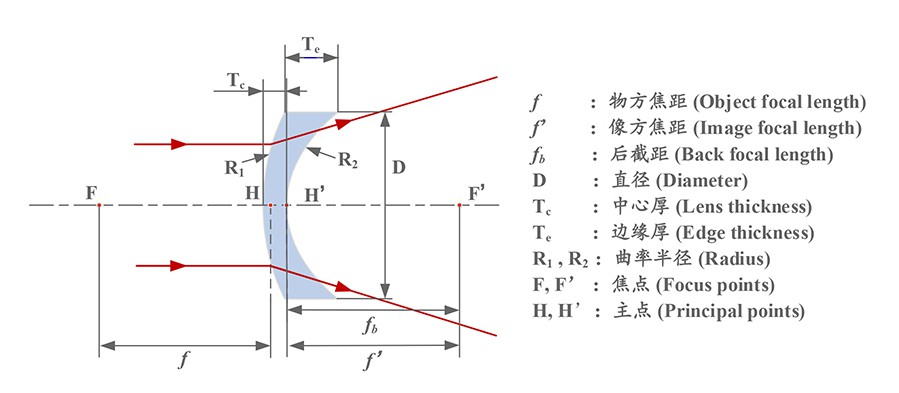

負彎月透鏡原理

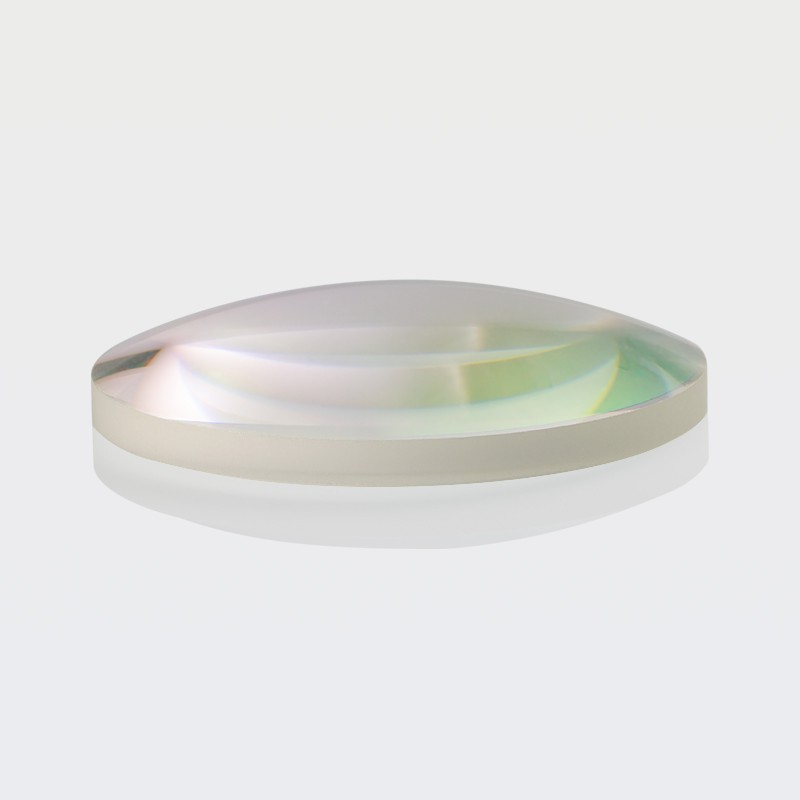

負彎月透鏡


常規參數 :

材質K9、光學玻璃、紫外石英、氟化鈣等
尺寸定制
尺寸公差-0.05~0.1mm
中心厚度公差±0.03~0.1mm
中心偏30"~3'
光圈1~5
表面光潔度60/40   40/20



產品應用領域  :

廣泛應用于紅外光學系統、安防、車載、數碼相機、激光、光學儀器、天文、軍事、交通、醫學等領域。



應用案例 :

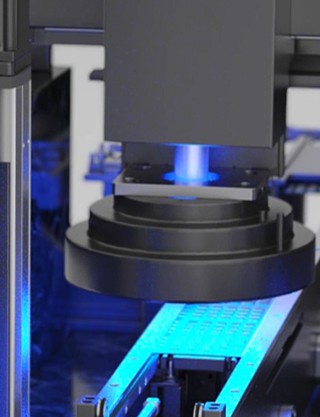

光學檢測設備

光學檢測設備

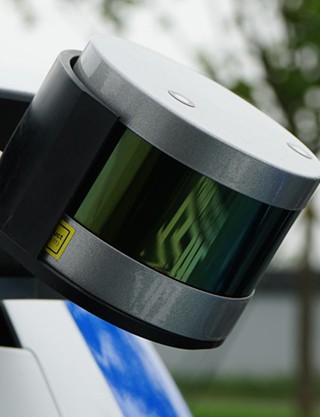

汽車?yán)走_(dá)

汽車?yán)走_(dá)

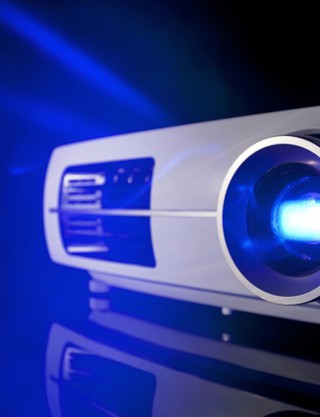

投影儀

投影儀


透鏡是?種?于聚焦或分散光線的光學元件。是應??常?泛的?種光學元件應?于成像系統。透鏡是折射鏡,其折射?是 兩個球?(球??部分),或?個球?(球??部分)?個平?的透明體。


它所成的像有實像也有虛像。透鏡?般可以分為兩?類:凸透鏡和凹透鏡。凸透鏡:中間厚,邊緣薄,有雙凸、平凸、凹凸三種; 凹透鏡:中間薄,邊緣厚,有雙凹、平凹、凸凹三種。
