平凹透鏡

產品介紹:平凹透鏡是將平行光向外發散。平凹靜的焦距為負,球差也為負,可用于校正其他透鏡的相差、球差、慧差、畸變。與平凸鏡類似,曲面一側一般對向遠的物面或無窮遠。

  • 型 號: 定制
  • 規 格: 定制
  • 材 料: 光學玻璃
關閉
產品咨詢
客服熱線:0755-89936779

產品介紹

平凹鏡是將平?光向外發散,平凹鏡的焦距為負,球差也為負,可?于校正其他透鏡的相差、球差、彗差、畸變。與平凸鏡類似,曲??側?般對向遠的物?或?窮遠。


平凹透鏡(Plano Concave Lenses)將一束平行光轉化成發散的光線,發散的光線反向聚焦于平凹透鏡的虛焦點處,焦距為負,其中一面為平面,另一面為凹面。平凹透鏡可從虛焦點處發散一束準直光束,通常用在伽利略型擴束器中。使用時,凹面面向入射光方向,將平面的那一面朝向要處理的焦平面。平凹透鏡具有負焦距和負的球差,可以用來抵消系統中其他透鏡的像差。

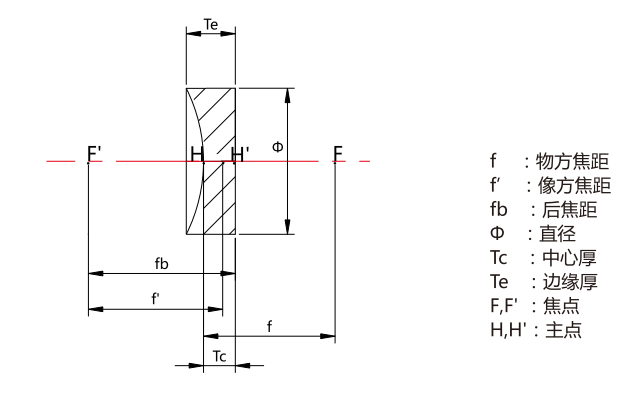

常規型號(參考數據)  :

直徑

聚焦

后聚焦

中心厚度

邊緣厚度

曲率半徑

9.0

-27.0

-28.3

2.0

2.7

-13.9

12.7

-25.0

-27.0

3.0

4.7

-12.9

12.7

-30.0

-32.0

3.0

4.4

-15.4

12.7

-50.0

-52.3

3.5

4.3

-25.7

25.0

-75.0

-77.3

3.5

5.6

-38.6

25.4

-50.0

-52.3

3.5

6.9

-25.7

25.4

-75.0

-77.3

3.5

5.6

-38.6

25.4

-100.0

-102.6

4.0

5.6

-51.5

50.8

-100.0

-102.6

4.0

10.7

-51.5

25.0

-150.0

-125.6

4.0

8.3

-77.2


產品指標:                                                                         產品指標:

平凹透鏡

             ?焦距 : ±1%

             ?厚度公差:±0.02mm

             ?尺寸公差:±0.02mm

             ?面型:λ/10

             ?表面質量:40/20 or better

             ?偏心:<3arcmin



產品參數

材料K9、光學玻璃、紫外?英、氟化鈣等
焦距(f’)±2%@587.6nm
尺?公差-0.05~0.1mm
中?厚度公差±0.03~0.1mm
中?偏30″~3′
光圈1~5
局部光圈0.2~0.5
表?光潔度60-40,40-20
通光孔徑>90%
鍍膜增透膜


產品應用領域  :

廣泛應用于負透鏡、 成像透鏡、 擴束透鏡、 縮束透鏡、 光束準直透鏡、 發散準直光束、準直發散光束,應用領域:望遠鏡、近視鏡、照相機鏡頭、顯微鏡、放大鏡、光接收器和聚光鏡等。


應用案例 :

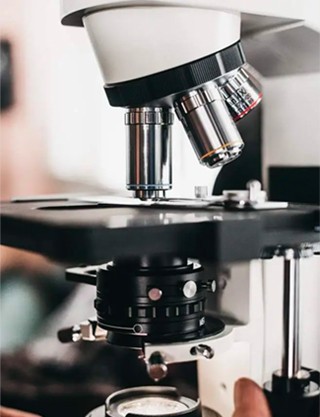

顯微鏡

顯微鏡

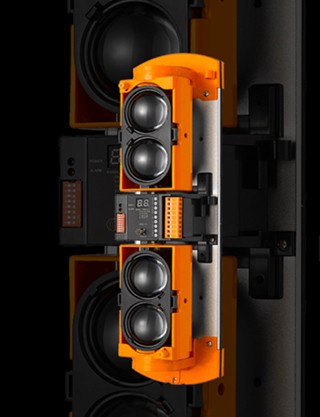

光接收器

光接受器

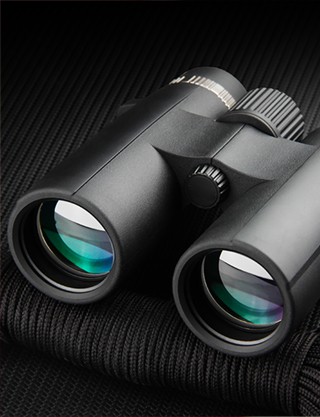

望遠鏡

望遠鏡


透鏡是?種?于聚焦或分散光線的光學元件。是應??常?泛的?種光學元件應?于成像系統。透鏡是折射鏡,其折射?是 兩個球?(球??部分),或?個球?(球??部分)?個平?的透明體。


它所成的像有實像也有虛像。透鏡?般可以分為兩?類:凸透鏡和凹透鏡。凸透鏡:中間厚,邊緣薄,有雙凸、平凸、凹凸三種; 凹透鏡:中間薄,邊緣厚,有雙凹、平凹、凸凹三種。
