5.5μm紅外測溫濾光片

1. 品名: LP5.5um 硅片2. 內部編號:GIAI-紅外5.5um 長波通3. 基板材質: 單晶硅4. 成品尺寸: 2.8*2.8*0.5mm & 2.9*2.9*0.5mm & 3.0*3.0*0.5mm鍍膜尺寸: 4 寸(直徑100mm) & 6 寸(直徑150mm)成品尺寸公差:0/-0.15mm成品厚度公差:±0.05mm5. 光學特性: 2-5um @ T

  • 型 號: LP5.5μm紅外測溫濾光片
  • 規 格: 2.8*2.8*0.5mm 3.9*3.9*0.5mm 3*3*0.5mm
  • 材 料: 硅片
關閉
產品咨詢
客服熱線:0755-89936779

1. 品名: LP5.5um 硅片

2. 內部編號:GIAI-紅外5.5um 長波通

3. 基板材質: 單晶硅

4. 成品尺寸: 2.8*2.8*0.5mm & 2.9*2.9*0.5mm & 3.0*3.0*0.5mm

鍍膜尺寸: 4 寸(直徑100mm) & 6 寸(直徑150mm)

成品尺寸公差:0/-0.15mm

成品厚度公差:±0.05mm

5. 光學特性: 2-5um @ Tave<1%

6-14um @ Tave>85%

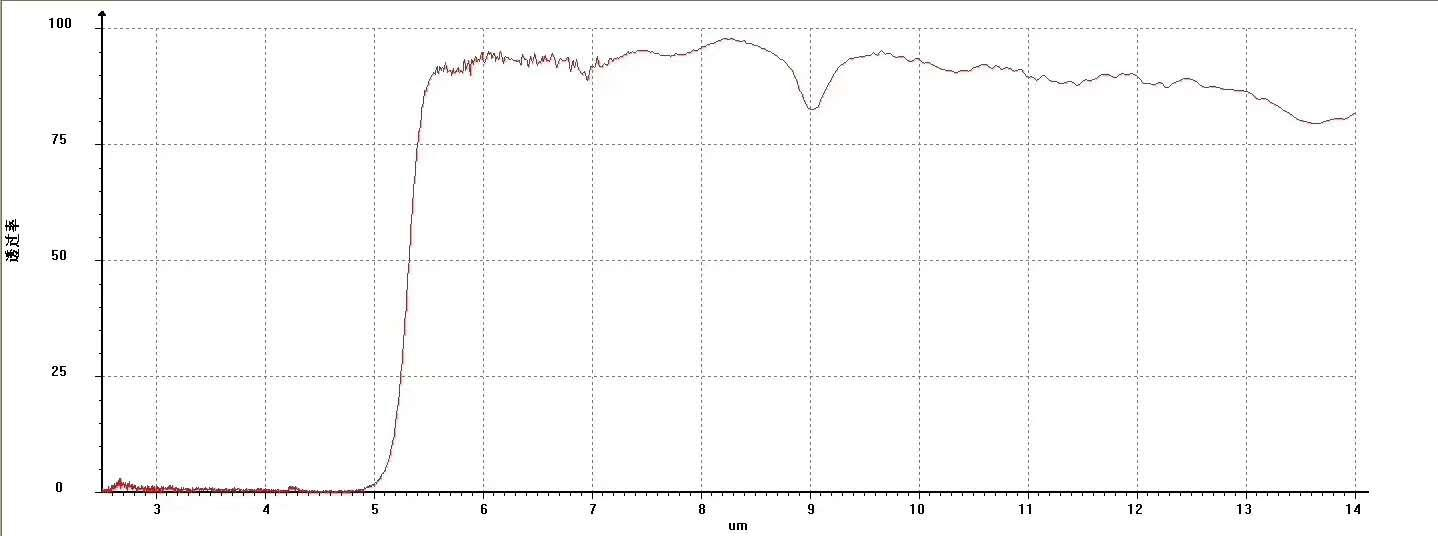

6. 光譜曲線:


7. 外觀: 1)無明顯凹陷和凸物,雙面光面,符合美軍標60/40 標準。

2)平行度:<1arc min

8. 膜層強度: 1)用美軍標800 的3M 粘拉膠進行迅速拉扯實驗,確保膜層無脫落。

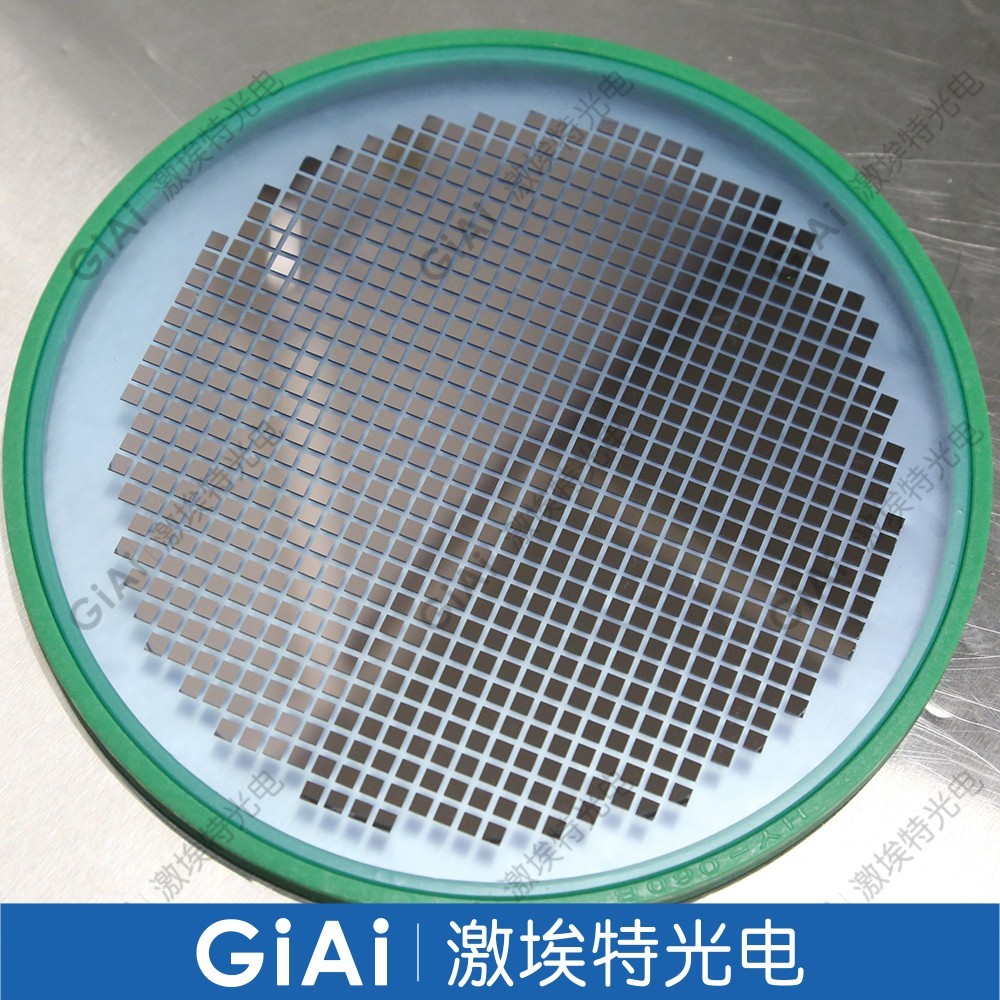

9. 包裝方式: 1)鍍膜4 寸或6 寸的大片直接按照成品尺寸切斷,并雙面覆膜。

2)每一版用泡棉隔開,并抽真空包裝。

3)根據放入數量每個獨立小包裝之間再用泡棉隔開。

4)產品與外箱之間用泡棉隔開。

10. 裝配使用方法: 1)拆開外包裝,取出每個獨立包裝。

2)撕開其中一面的保護膜

3)用真空吸筆拿取每個成品硅片進行封裝

11. 出貨附帶資料:

1) 產品光譜檢測曲線。

2) 出貨檢驗報告。

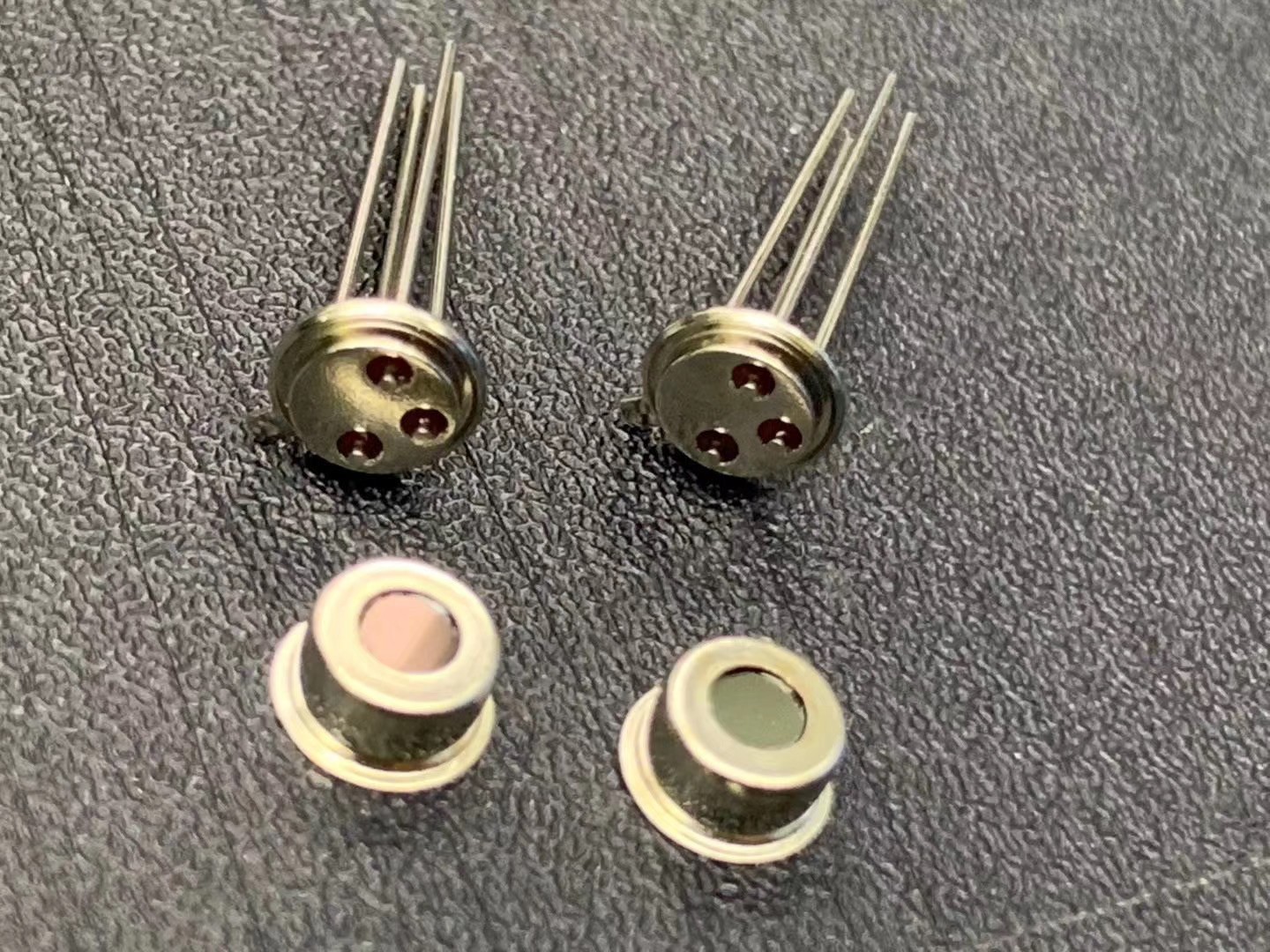

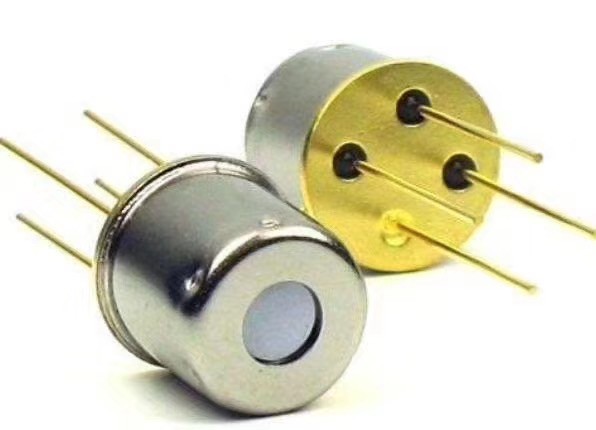

本公司提供紅外濾光片外還提供點膠好的管帽,產量充足,先定先排單。


標簽: 紅外濾光片 紅外測溫
