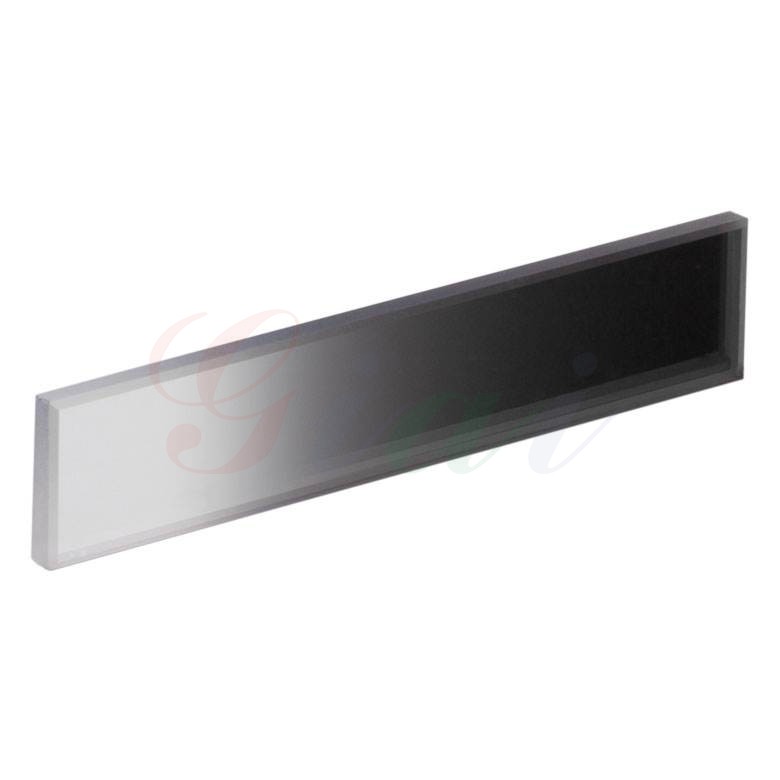

條形漸變中性密度濾光片
條形漸變中性密度濾光片(簡稱條形漸變密度片)可通過移動濾光片或光源來線性衰減光強。在條形長度方向?qū)崿F(xiàn)光能的精確調整,在保持中性光譜光能分布的前提下,實現光能的可調、可控,分為金屬合金型變密度片和低反型變密度片(GND)。
- 型 號: 條形漸變中性密度濾光片
- 規 格: 可定做
- 材 料: 光學玻璃
條形漸變中性密度濾光片(簡稱條形漸變密度片)可通過移動濾光片或光源來線性衰減光強。在條形長度方向?qū)崿F(xiàn)光能的精確調整,在保持中性光譜光能分布的前提下,實現光能的可調、可控,分為金屬合金型變密度片和低反型變密度片(GND)。
產品介紹
條形漸變中性密度濾光片(簡稱條形漸變密度片)可通過移動濾光片或光源來線性衰減光強。在條形長度方向?qū)崿F(xiàn)光能的精確調整,在保持中性光譜光能分布的前提下,實現光能的可調、可控,分為金屬合金型變密度片和低反型變密度片(GND)。它既適用于普通光源,也適用于激光光源。當兩片組合使用反向平移時,可以實現對較大束斑的光的衰減。可選使用光譜范圍250nm—2500nm。特別尺寸、密度、波長的密度片可以定做。
技術參數
詳細規格:
基片 |
BK7 、熔融石英 |
厚度公差 |
±0.1mm |
平行度 |
3’ |
表面質量 |
80-50 |
標準線性度 |
±5% |
光密度最深點標準偏差 |
±5% |
校準波長 |
550nm |
設計波長 |
380nm-2000nm (BK7) 250nm-2500nm(熔融石英) |
尺寸范圍 |
6—170mm |
標準產品:
長度 |
寬度 |
光密度 |
基片 |
76.2 |
25.4 |
1 |
BK7 |
76.2 |
25.4 |
2 |
BK7 |
76.2 |
25.4 |
3 |
BK7 |
76.2 |
25.4 |
4 |
BK7 |
50.8 |
25.4 |
1 |
BK7 |
50.8 |
25.4 |
2 |
BK7 |
50.8 |
25.4 |
3 |
BK7 |
50.8 |
25.4 |
4 |
BK7 |
其它尺寸、光密度、使用波長等參數可根據客戶需求定制。歡迎您與我們聯系。
應用領域
主要應用于需要在寬光譜區域內以線性關系(直線方向)來連續衰減光強的領域。
