光固化3D打印紫外激光器濾光片應用簡介
光固化3D打印技術（如SLA、DLP）通過紫外光觸發光敏樹脂的逐層固化，已成為精密制造領域的重要工具。在這一過程中，濾光片作為光路系統的核心組件，直接影響打印精度、效率與設備壽命。
一、光學元件介紹
在光固化3D打印中，濾光片主要用于優化其光路系統，包括光源輸出端、光束整形模塊、樹脂槽保護窗口、光學掃描振鏡、環境光屏蔽窗口。
光源輸出端：主要用于濾除非目標波長的雜散光（如可見光、紅外光），確保光源波長與樹脂吸收峰匹配，常見的濾光片類型如帶通濾光片（如355 nm/405 nm）。
光束整形模塊：優化光場均勻性，抑制光斑擴散，如中性密度濾光片（減光片）。
樹脂槽保護窗口：用于防止環境光干擾樹脂固化，允許固化波段光通過，濾光片類型為長波通或帶通濾光片。
光學掃描振鏡：阻擋反射雜散光，保護振鏡和透鏡免受紫外損傷，如：反射性濾光片。
環境光屏蔽窗口：主要用于隔絕自然光，避免樹脂意外曝光，如紫外截止濾光片。
二、濾光片的工作原理
基材通過多層介質膜設計，使得成品濾光片允許目標波段（如355nm/405 nm）高透過（>90%），同時截止其他波段（如透過帶外可見光透過率<0.1%）。
帶通濾光片：僅透射狹窄波長范圍（如405±5 nm），用于高精度波長匹配，減少無效光能損耗，提升光源效率（如405 nm帶通濾光片可將光源利用率提升30%）。
長波通濾光片：透射長于截止波長的光（如透射>400 nm），用于消除短波干擾，阻擋紫外熱輻射，保護光學元件（如振鏡壽命延長2倍以上）。
三、濾光片的應用波段與參數指標
1. 光固化核心波段與濾光片選擇
| 樹脂類型 | 吸收峰波長 | 光源類型 | 濾光片方案 |
| 標準光敏樹脂 | 355-405 nm | 紫外激光器（355 nm） | 355 nm帶通濾光片（帶寬±2 nm） |
| 快速固化樹脂 | 385-405 nm | LED陣列（405 nm） | 405 nm帶通濾光片（帶寬±5 nm） |
| 高精度生物兼容樹脂 | 365 nm | DLP投影儀（385 nm） | 365 nm長波通濾光片（截止<350 nm） |
2. 關鍵性能參數
| 參數 | 指標要求 | 說明 |
| 中心波長 | 與樹脂吸收峰嚴格匹配（誤差≤±2 nm） | 如405 nm樹脂需搭配405±2 nm濾光片 |
| 帶寬（FWHM） | 窄帶濾光片：5-10 nm；寬帶濾光片：20-50 nm | 窄帶用于激光光源，寬帶用于LED光源 |
| 峰值透過率 | ≥90%（目標波段），非通帶區域≤0.1% | 直接影響光能利用率和固化效率 |
| 抗損傷閾值（LIDT） | 激光光源：>2 J/cm2（355 nm脈沖）；LED光源：>500 W/cm2（連續） | 確保濾光片在高功率下無損傷 |
| 基材選擇 | 紫外級熔融石英（180-400 nm）、藍寶石（高功率激光）、光學玻璃（低成本場景） | 熔融石英在紫外波段吸收率<0.1%/mm |
| 環境適應性 | 工作溫度：-20℃~120℃；濕度：<85% RH | 防止膜層脫落或基材形變 |
四、典型應用案例分析
案例1：高精度SLA激光打?。?55 nm激光器）
需求：實現微米級打印精度，避免雜散光干擾。
濾光片方案：
光源端：355 nm帶通濾光片（帶寬±2 nm，透過率>92%）。
振鏡保護：反射式濾光片（反射率>99.5% @355 nm）。
效果：光斑直徑縮小至30 μm，層厚精度達±5 μm。

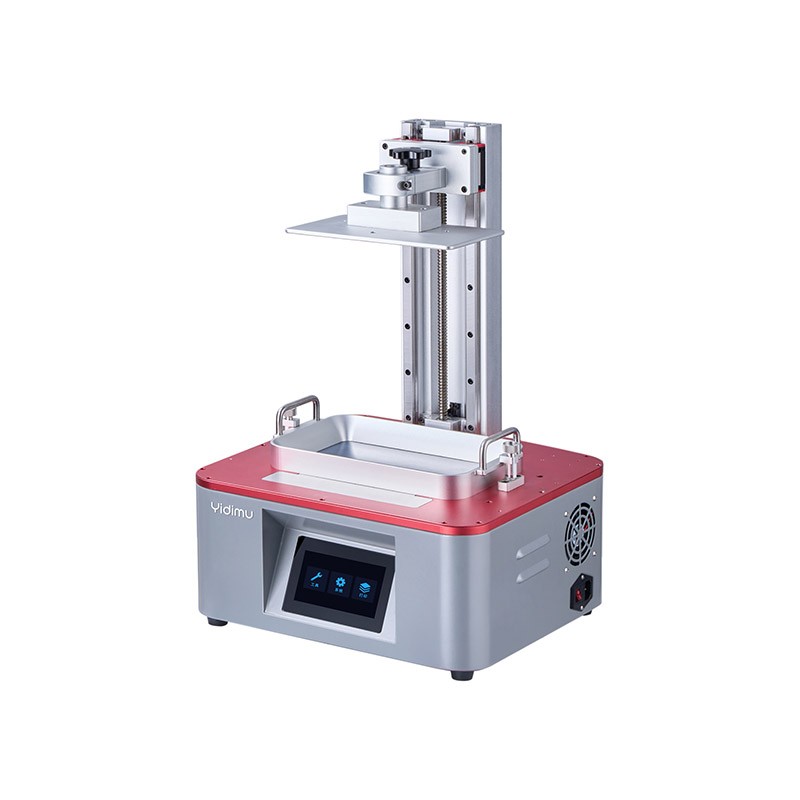

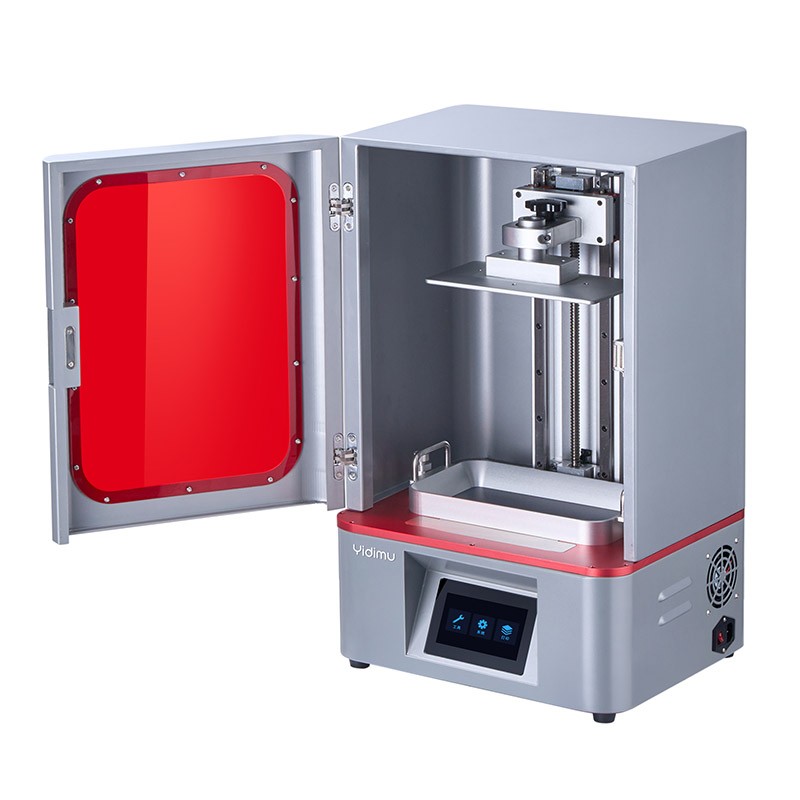

案例2：桌面級DLP打印機（405 nm LED）
需求：低成本、高可靠性，避免樹脂槽窗口污染。
濾光片方案：
樹脂槽窗口：405 nm長波通濾光片（截止波長<380 nm，硬度>8H）。
光源模塊：405 nm寬帶濾光片（帶寬±10 nm，透過率>88%）。
效果：打印速度提升20%，樹脂浪費減少15%。
五、技術挑戰與未來趨勢
技術挑戰
高功率耐受性：開發LIDT>5 J/cm2的濾光片，適配千瓦級紫外激光器。
寬波段兼容：單濾光片覆蓋350-410 nm，支持多材料混合打印。
未來趨勢
超表面濾光片：利用超構材料實現亞波長級光場調控，帶寬可調（±1 nm）。
智能濾光系統：集成溫控與波長反饋，動態優化濾光參數。
環保鍍膜工藝：無鉻離子鍍膜技術，符合RoHS標準。
結語
濾光片是光固化3D打印中不可替代的“光學閥門”，其性能直接決定了打印精度、效率及設備可靠性。從波段選擇到抗損傷設計，從基材優化到環境適配，每一個技術細節都需精準把控。隨著新材料與鍍膜技術的突破，濾光片將持續推動光固化3D打印向更高精度、更智能化的方向演進。
