拉曼光譜儀濾光片簡介

2024-10-18 派大星

了解拉曼光譜儀之前,我們先來了解拉曼效應,是一種散射光譜。拉曼光譜分析法是基于印度科學家C.V.拉曼(Raman)所發現的拉曼散射效應,對與入射光頻率不同的散射光譜進行分析以得到分子振動、轉動方面信息,并應用于分子結構研究的一種分析方法。


 什么是拉曼光譜儀濾光片?有什么作用?

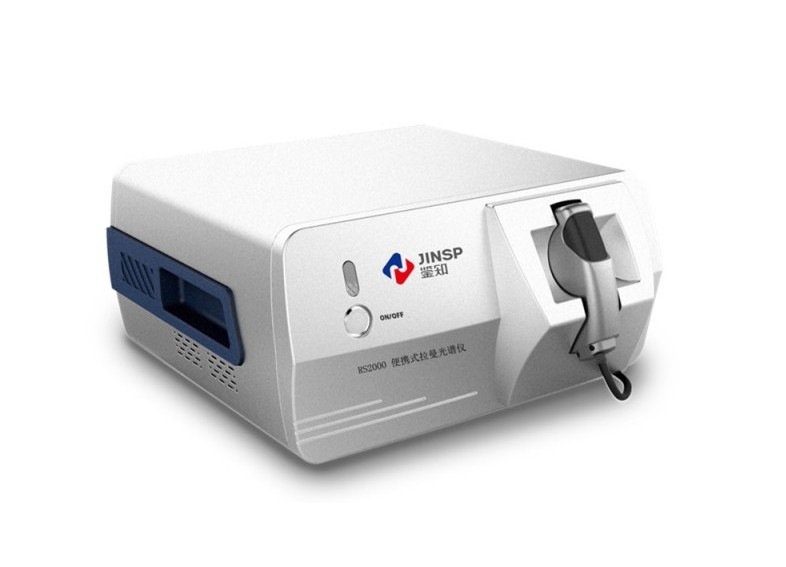

拉曼光譜儀,是一種基于拉曼散射效應的分析儀器,廣泛應用于化學、物理、生物、材料等多個科學領域。其核心功能在于利用樣品中原子和分子的振動和旋轉引起的拉曼散射產生信號,通過測量這些信號的強度和頻率分布,來研究樣品的物理化學性質、結構以及成分等。然而,在拉曼散射信號中,背景光和拉曼信號強度相差很大,為了獲得準確的拉曼散射光譜,必須濾除背景光。這時,拉曼光譜儀濾光片便發揮了至關重要的作用。

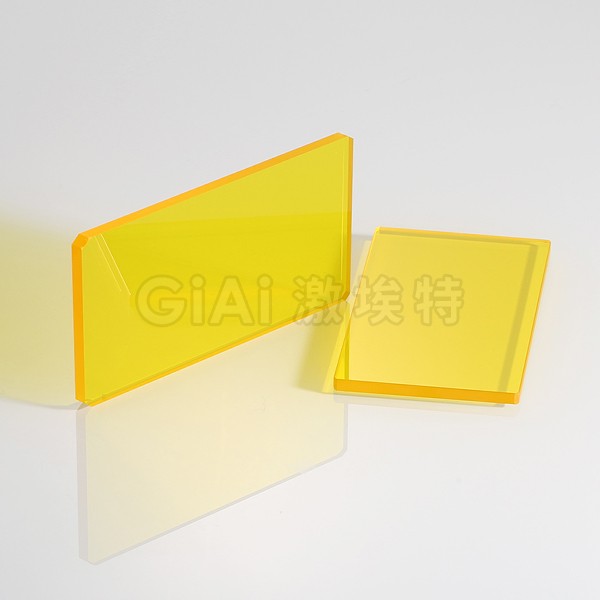

 拉曼光譜儀帶通濾光片


拉曼光譜儀濾光片不僅具有濾光的功能,其性能還直接影響到拉曼光譜儀的靈敏度和分辨率。高性能的拉曼濾光片具有高透過率、高截止深度、超高陡度和高損傷閾值的特點。這些特點使得拉曼濾光片能夠在保證高透過率的同時,有效地濾除背景光,提高拉曼信號的信噪比。此外,拉曼濾光片還可以根據實驗需求進行定制,以滿足不同波長、不同形狀和尺寸的需求。


拉曼濾光片的作用與分類

拉曼光譜儀濾光片的主要任務是濾除影響拉曼信號的背景光,提高信噪比,從而確保光譜數據的準確性和可靠性。根據功能和應用場景的不同,濾光片主要可以分為以下幾類:


一、長波通濾光片(Long Wave Pass Filter, LWP)

長波通濾光片允許長于某一特定波長的光通過,而短于該波長的光則被阻擋。在拉曼光譜分析中,長波通濾光片主要用于濾除短波長的背景光,特別是激光器產生的短波輻射,從而增強拉曼散射信號的信噪比。

例如,當使用Nd:YAG激光器進行拉曼光譜分析時,可以選擇適當波長的長波通濾光片來阻擋激光器的自發輻射和等離子體線等干擾光,同時允許拉曼散射信號通過。此外,長波通濾光片還常用于紅外光譜分析,用于分割紅外與可見光光譜,提高紅外成像和溫度測量的精度。

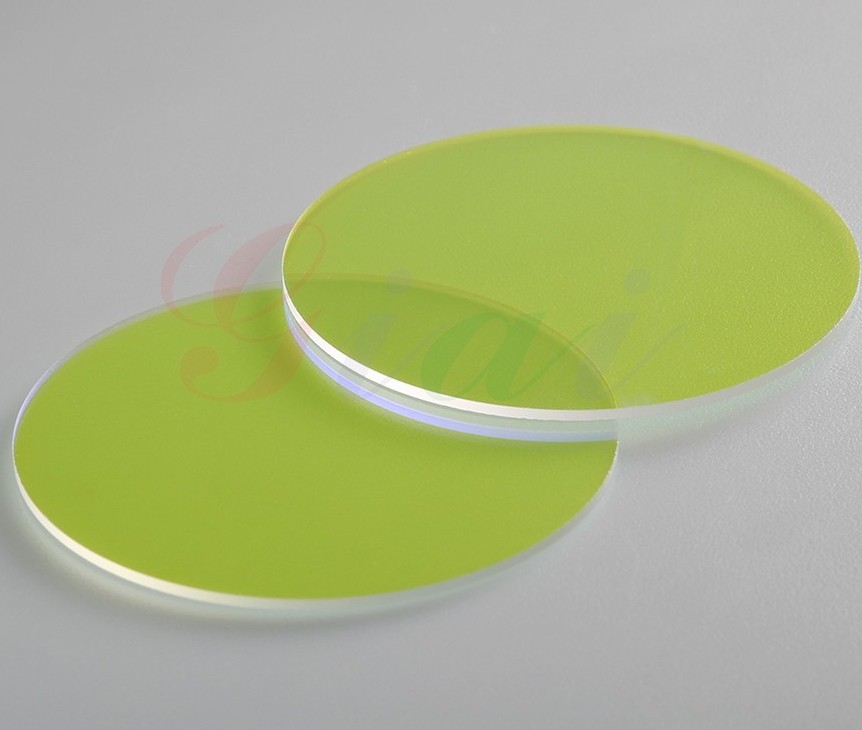

 拉曼光譜儀長波濾光片


二、窄帶濾光片(Narrow Band Filter, NBF)

窄帶濾光片,也稱為帶通濾光片的一個細分類型,具有較窄的通帶和帶寬,能夠精確選擇并透過目標波長的光線,同時阻擋其他波長的光線。

在拉曼光譜分析中,窄帶濾光片的作用主要體現在提高光譜分辨率和增強信號強度上。通過精確選擇濾光片的中心波長和帶寬,可以確保只有目標拉曼散射信號能夠通過,而背景光和其他干擾成分則被有效阻擋。這有助于提高光譜測量的靈敏度和準確性,特別是在需要高精度光譜分析的場合。

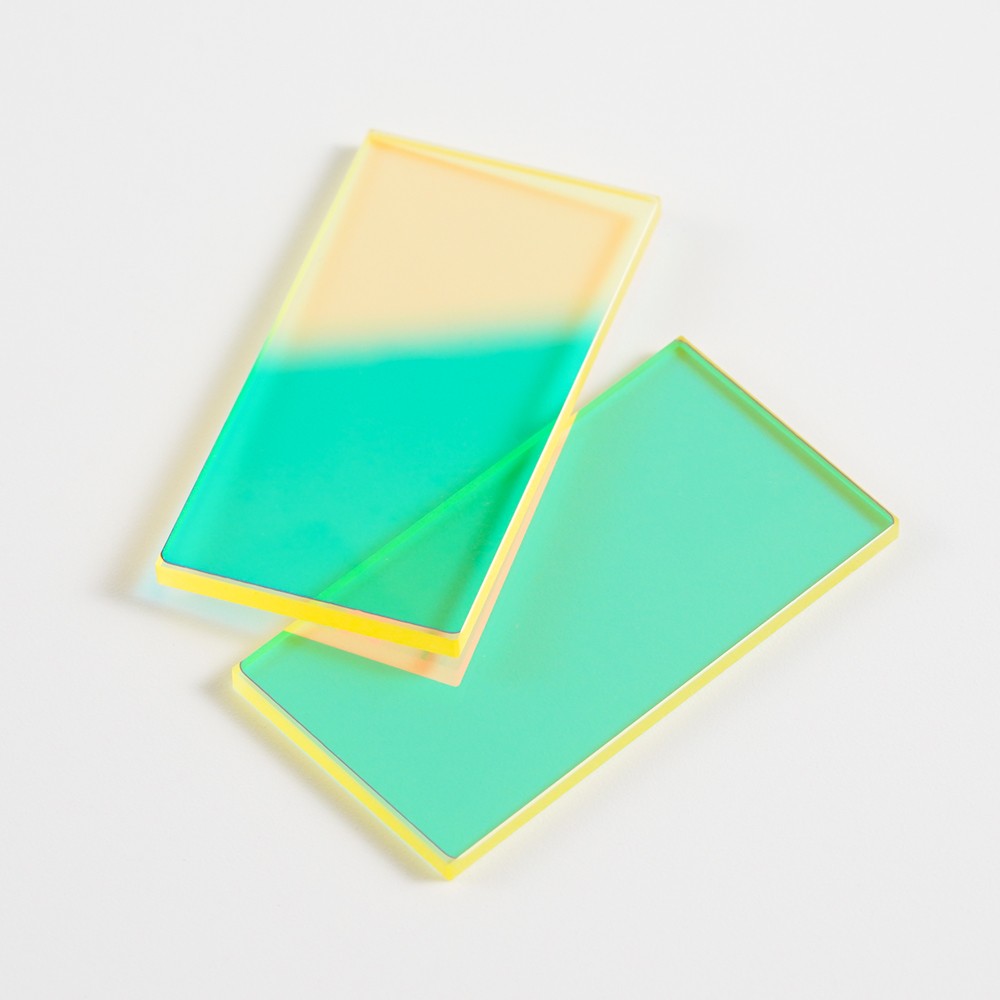

 拉曼光譜儀陷波濾光片


三、陷波濾光片(Notch Filter)

陷波濾光片是一種特殊的濾光片,它能夠在特定的波長范圍內形成一個“陷波”,即阻擋該范圍內的光,而允許其他波長的光通過。在拉曼光譜分析中,陷波濾光片常用于精確阻擋激光線的干擾,同時允許拉曼散射信號通過。這種濾光片特別適用于需要同時測量斯托克斯和反斯托克斯拉曼散射的實驗場景。

通過阻擋激光線,陷波濾光片能夠減少激光散射對拉曼信號的干擾,提高光譜分辨率和準確性。此外,陷波濾光片還常用于熒光分析、光譜分組應用以及成像光學系統中,用于分離激發光與散射光或熒光,提高光譜的信噪比。



在拉曼光譜分析中,濾光片的選擇至關重要。不同的濾光片對拉曼信號的影響不同,因此需要根據實驗的具體需求和樣品的特性來選擇合適的濾光片。例如,在生物熒光系統中,需要選擇能夠濾除熒光背景光的濾光片;在量子、雷達、通訊等精密光學系統中,則需要選擇具有高透過率和高穩定性的濾光片。

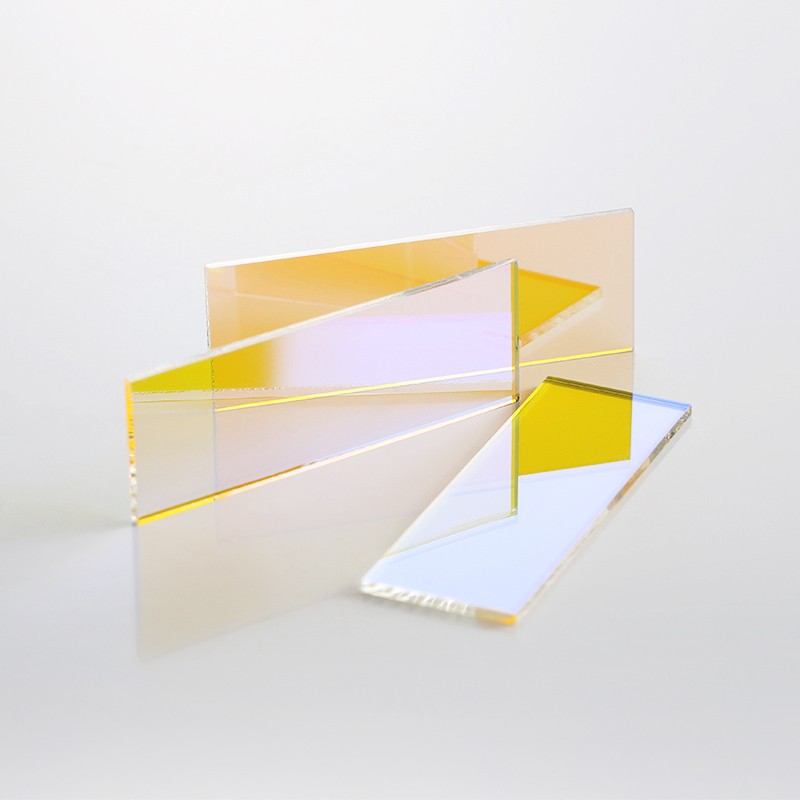

 拉曼光譜儀濾光片


拉曼光譜儀濾光片的應用范圍非常廣泛。在化學分析領域,拉曼濾光片被用于快速檢測和鑒定各種化學物質,包括有機化合物、無機化合物、生物大分子等。在材料表征方面,拉曼濾光片可以用來研究固體材料的晶體結構、化學成分、缺陷和應力等特性。此外,拉曼濾光片還被廣泛應用于生物醫藥研究、納米技術研究以及能源材料研究等領域。



總之,拉曼光譜儀濾光片是拉曼光譜儀中的重要組成部分,其性能直接影響到拉曼光譜儀的靈敏度和分辨率。通過選擇合適的濾光片,可以有效地濾除背景光,提高拉曼信號的強度和信噪比,從而獲得準確的拉曼散射光譜。隨著科學技術的不斷發展,拉曼光譜儀濾光片的應用范圍將會越來越廣泛,為科學研究和技術創新提供更加有力的支持。
