什么是TOF?它與TOF濾光片有何聯系?

2024-10-07 派大星

TOF是Time of Flight的縮寫,意為飛行時間,這種成像技術通過向目標發射連續的特定波長的紅外光線脈沖,通過特定傳感器接收待測物體傳回的光信號,計算光線往返的飛行時間或相位差得到待測物體的3D深度信息。

什么是TOF?它與TOF濾光片有何聯系?

(圖源網絡,侵刪)

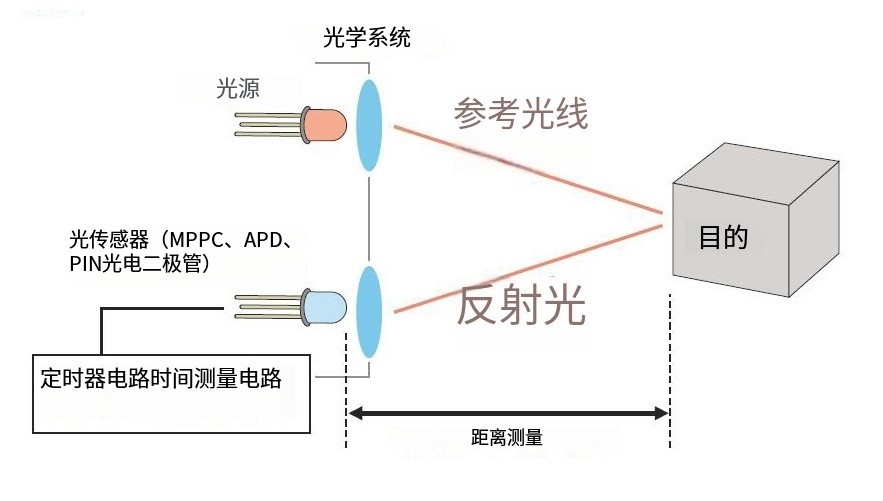

TOF是一種測量技術,用于確定粒子或波(如光)從發射點到檢測點所需的時間。這種技術的基本原理是測量一個信號(如光)從發射源發出,到被接收器檢測到所需的時間,并基于這個時間以及信號的傳播速度來計算信號傳播的距離。


TOF的硬件組成

(圖源網絡,侵刪)

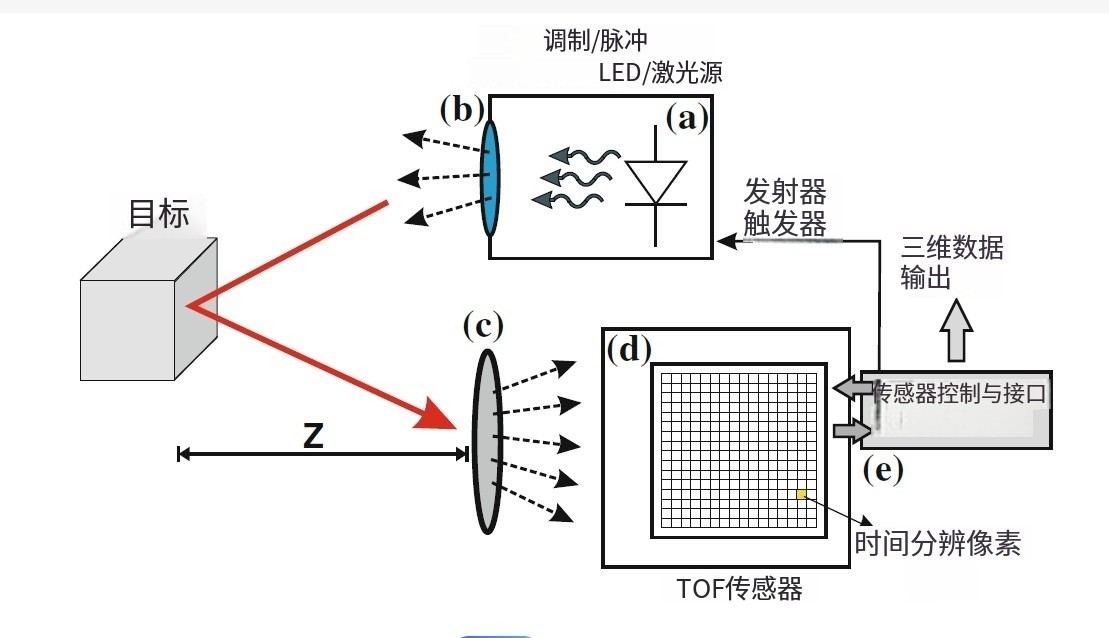

TOF的硬件組成

發光單元:發光單元通常為能發出特定波長紅外線的VSCEL,VSCEL能以相對較小功率發射出較高的信號。

光學鏡頭及濾光片:用于收集反射回的光線。濾光片只允許對應波長的紅外線通過,抑制其他光線,并降低噪聲。

圖像傳感器:ToF相機的核心部件,接收反射回來的光線,負責測量每個像素點光線從發光元件到目標物體再反射回傳感器的時間。

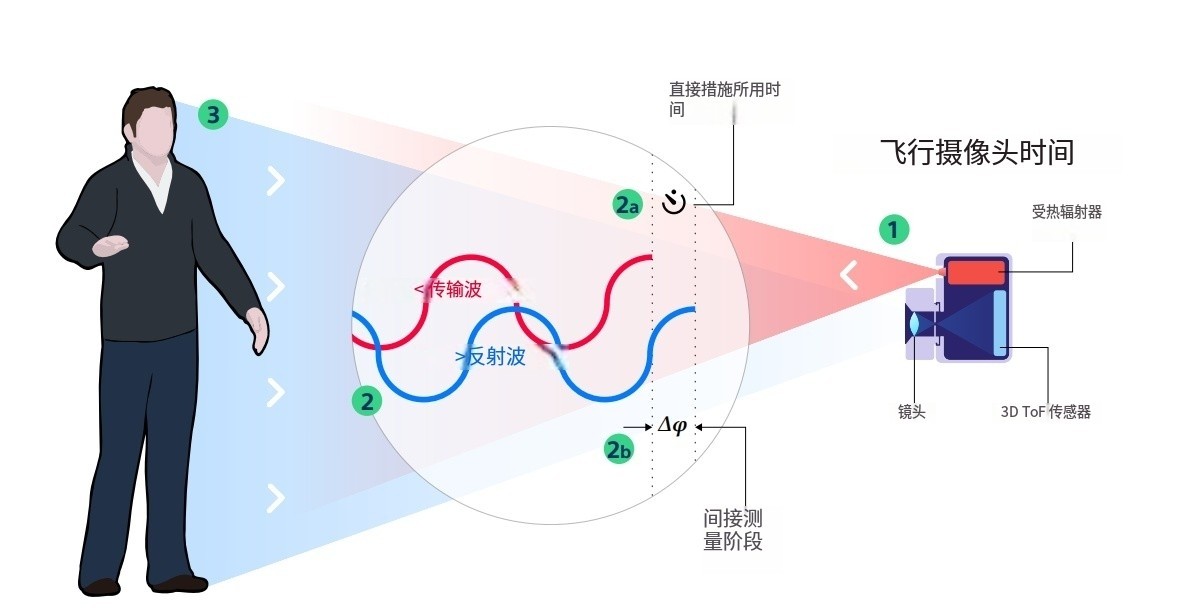

TOF工作原理

(圖源網絡,侵刪)

TOF的優勢

相較于結構光技術,ToF的設計更靈活,可通過改變光源強度能實現不同范圍的3D成像;而通過調整發射器脈沖頻率,就可以調整相應的信噪比以適應不同的精度要求或應用環境。ToF的激光發射器也相對簡單,只需發射出特定波長的高頻脈沖激光即可。而結構光必須通過特殊的光學鏡片,投射出相應圖案,通過計算才能得到深度信息。


TOF技術應用領域

物理學研究:在粒子物理學中,TOF技術通過測量粒子在已知距離上飛行的時間,可以計算出粒子的速度和動能,用于區分不同類型的粒子。

醫學成像:在醫學領域,TOF技術可以用于正電子發射斷層掃描(PET)和超聲成像中,幫助獲得更清晰的圖像。

工業應用:在工業自動化中,TOF傳感器用于測量距離,如機器人的防撞系統或無人駕駛車輛的導航。

地質勘探:在石油和天然氣勘探中,TOF技術可以用于地震波分析,幫助確定地下結構。

光學:在光學領域,TOF技術可以用于激光測距和三維成像,例如激光雷達(LIDAR)系統。特別是在3D視覺技術中,TOF作為一種深度信息測量方案,通過向目標發射連續的特定波長的紅外光線脈沖,并通過特定傳感器接收待測物體傳回的光信號,計算光線往返的飛行時間或相位差,從而得到待測物體的3D深度信息。


TOF窄帶濾光片

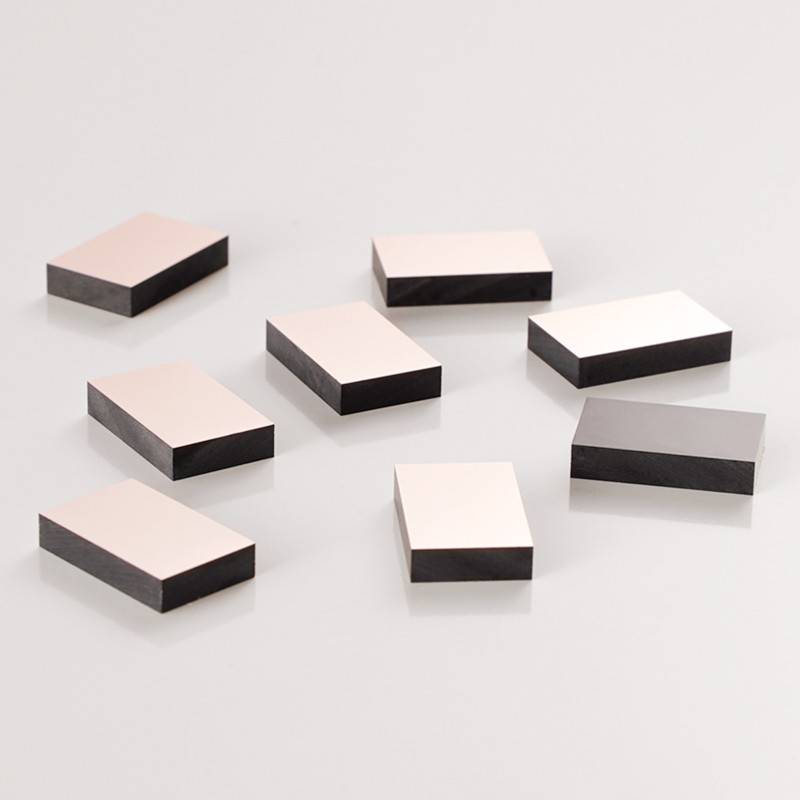

TOF濾光片,也被稱為生物識別濾光片或窄帶濾光片,是TOF技術中的一個關鍵組件。其主要原理是通過特殊的光學設計實現特定波段光源的高透射或高反射效果。在TOF成像系統中,濾光片只允許對應波長的紅外線通過,抑制其他光線,并降低噪聲,從而確保接收到的光信號具有較高的信噪比,提高成像質量。


綜上所述,TOF是一種測量技術,而TOF濾光片則是這種技術在光學成像領域應用中的一個關鍵組件。它們之間的聯系在于,TOF濾光片是TOF成像系統中不可或缺的組成部分,用于提高成像質量和精度。
