什么是保羅棱鏡?它在光學中有哪些作用?

2024-09-25 派大莘

保羅棱鏡(普羅棱鏡Porro Prism)是一種特殊的光學棱鏡,主要用于光學儀器中,特別是雙筒望遠鏡(也稱為雙筒鏡或雙筒望遠鏡)中,以修改影像的取向和光路的折疊。它是由玻璃或透明塑料制成的等腰直角三棱鏡,具有特定的光學特性和結構設計。


 什么是保羅棱鏡?它在光學中有哪些作用?

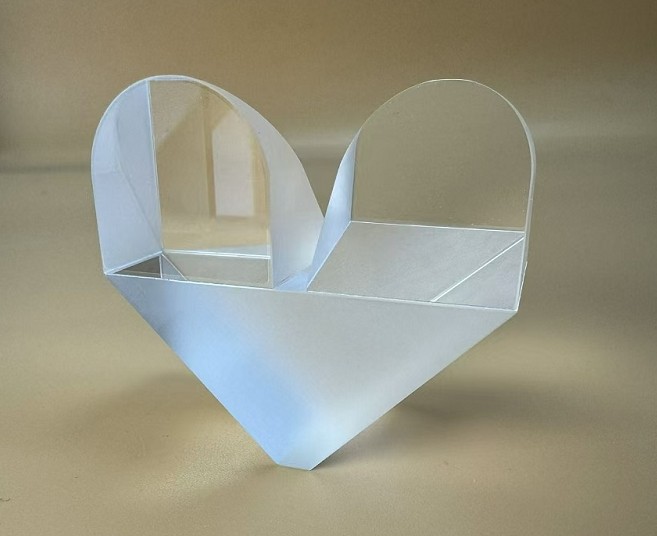

(激埃特展會攝)

結構特點

保羅棱鏡是由玻璃塊塑造成的等腰直角三棱鏡,其末端平面與直角面相對。這種設計使得光線能夠以一種特定的方式在棱鏡內部反射,從而改變其傳播方向和取向。



光學性能

當光線從棱鏡的最大長方形面(即入射面)進入時,它會經過兩個斜面的全反射,然后再?gòu)脑肷涿嫔涑?。這個過程中,光線以正常狀態進出棱鏡,不發生色散作用。影像經過保羅棱鏡后會被翻轉180°,同時行進方向也改變180°。這種翻轉和轉向的特性使得保羅棱鏡在特定的光學設計中非常有用。



穩定性與可靠性

保羅棱鏡的結構相對簡單且堅固,因此具有較高的穩定性和可靠性。它能夠在各種環境條件下保持穩定的光學性能,適用于各種光學儀器中。



保羅棱鏡的特點

它在于其能夠使光線在棱鏡內部經過兩次全反射后,從與入射面相同的面射出,但光線的行進方向和影像的取向都會發生180度的翻轉。這種翻轉和轉向的特性使得保羅棱鏡在雙筒望遠鏡中非常有用,因?yàn)樗梢詫⑽镧R接收到的影像進行重建,并通過光路的折疊來縮短望遠鏡的整體長度,使得望遠鏡更加緊湊和便攜。



應用特征

在雙筒望遠鏡中,保羅棱鏡通常被以雙保羅棱鏡的組合形式使用,即兩個保羅棱鏡相對放置,通過它們之間的光路折疊來實現影像的重建和望遠鏡的緊湊設計。這種設計不僅減小了望遠鏡的體積和重量,還提高了望遠鏡的觀測舒適度和成像質量。



除了雙筒望遠鏡外,保羅棱鏡還可用于其他需要改變影像取向或光路折疊的光學儀器中,如顯微鏡、測距儀等。然而,在現代光學設計中,隨著技術的進步和新型光學材料的出現,一些其他類型的光學元件也逐漸取代了保羅棱鏡在某些應用中的地位。但無論如何,保羅棱鏡作為一種經典的光學元件,在光學儀器的發展史上仍然占據著重要的地位。
