紅外熱成像鏡頭介紹
紅外熱成像鏡頭作為紅外熱像儀的重要組成部分，其應用領域覆蓋廣泛，包括工業檢測、醫學診斷、安全監控、農業監測等，紅外熱成像是將不可見的紅外輻射（一種電磁波，波長比可見光長）轉化為我們?nèi)庋劭梢姷膱D像，這其中涉及紅外輻射接收、光電轉換、信號處理、圖像生成，最后投影到顯示器上，我們將從紅外熱成像的原理及其光學鏡頭做一個簡單的介紹！
紅外熱成像的基本原理
紅外熱成像技術基于紅外輻射的原理。任何高于絕對零度（-273℃）的物體都會發出紅外輻射，其輻射能量與物體表面溫度的四次方成正比。紅外熱像儀通過接收被測目標的紅外輻射能量分布圖形，反映到紅外探測器的光敏元件上，進而將不可見的紅外輻射轉變?yōu)榭梢姷臒釄D像。熱圖像上的不同顏色代表被測物體的不同溫度，通過查看熱圖像，可以觀察到被測目標的整體溫度分布狀況。

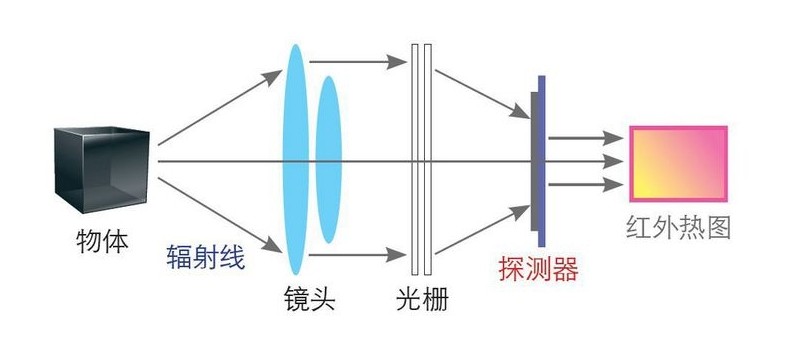

(工作原理，圖源網絡)
紅外熱成像鏡頭介紹
紅外熱成像鏡頭的組成相對復雜，其關鍵特性在于能夠高效地捕捉和聚焦紅外輻射，紅外熱成像鏡頭通常采用鍺玻璃或其他在紅外光譜中吸收率和反射率低的材料制成。鍺玻璃的折射系數高，能夠無損地通過紅外光，同時過濾掉可見光和紫外光。這種特性使得紅外熱成像鏡頭能夠專注于捕捉紅外輻射，從而生成清晰的熱圖像。

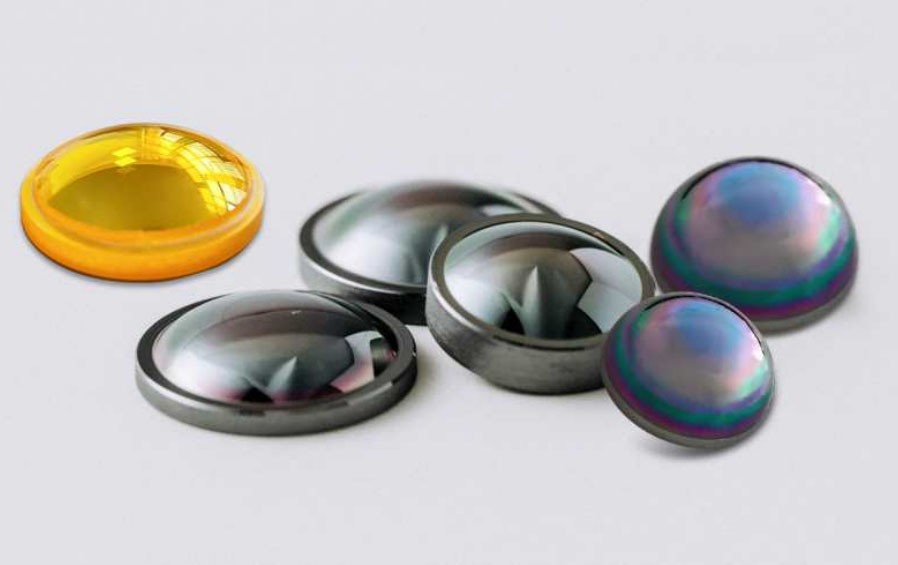

（非球面透鏡）
紅外熱成像儀鏡頭一般采用高分辨率非球面玻璃透鏡和長焦距物鏡的組合，為了提高圖像質量，紅外熱成像鏡頭常采用高分辨率的非球面玻璃透鏡。這種透鏡設計能夠減少像差和畸變，確保圖像的清晰度和準確性。同時為了捕捉更多遠距離的紅外輻射，紅外熱成像鏡頭還配備了長焦距物鏡，長焦距設計能夠放大目標物體的紅外輻射信號，提高測量的靈敏度和準確性。
其他部件相關介紹
紅外熱成像儀其他的一些關鍵部件還包括用于過濾雜散光提高圖像的信噪比的濾光片以及用于確保鏡頭的穩定性和精度鏡頭支架以及支撐整個光學系統的支架等機械部件，

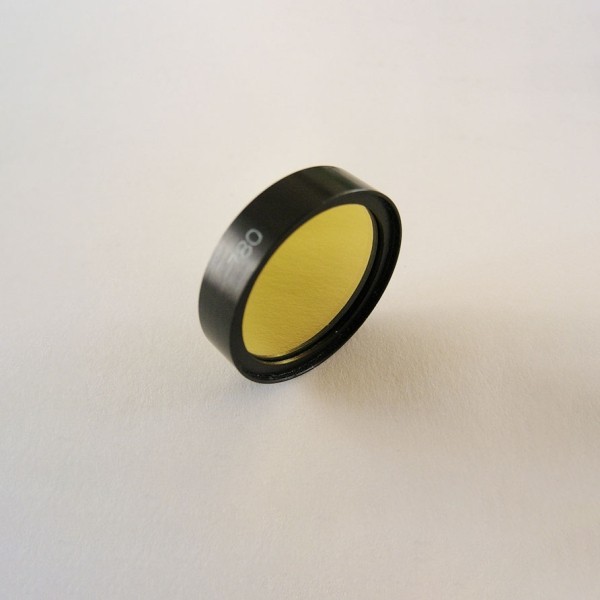

（紅外成像濾光片）
紅外熱成像鏡頭的作用
夜間與惡劣環境下成像：紅外熱成像鏡頭不受可見光限制，可在夜間或惡劣環境下進行成像，如霧霾、雨雪、沙塵等，通過高透過率與遠距離探測的紅外鏡頭，使得能夠捕捉到更遠距離的目標，通過與紅外探測器結合使用，可以實現多種功能，如目標追蹤、熱成像等。
紅外熱成像鏡頭的分類
定焦鏡頭，具有焦距固定，不能調節。對焦速度快，成像質量穩定，對焦方式包括免調焦、手動對焦和自動對焦，免調焦適用于固定距離的目標觀測；手動對焦適用于需要精確獲取特定目標清晰圖像的場合；自動對焦則是通過內置的電機裝置自動調整焦距，使得目標保持清晰。
變焦鏡頭的特點就是可以在一定范圍內調節焦距，改變拍攝的視角和范圍，其變焦類型通過移動鏡頭內部的鏡片組來改變焦距，成像質量較高；數字變焦則是通過軟件算法對圖像進行放大或縮小，但可能導致圖像細節和分辨率下降。

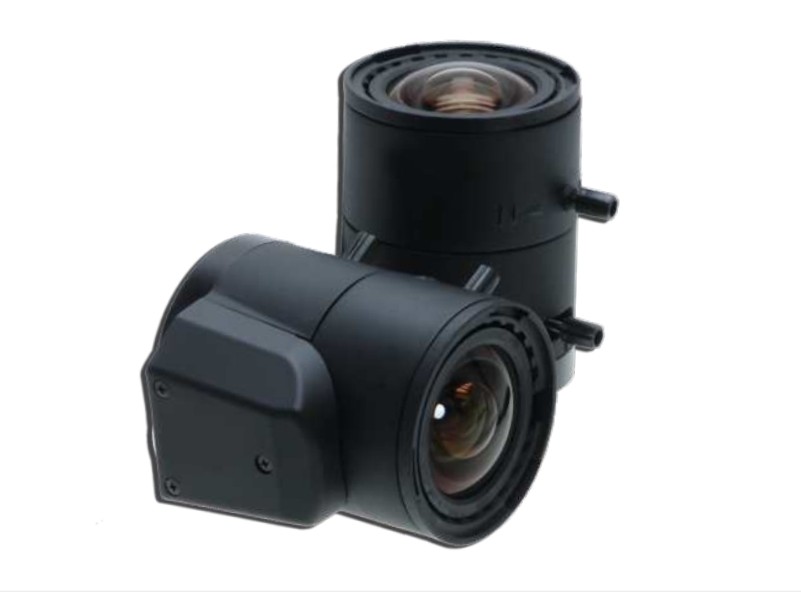

（變焦熱成像攝像機，圖源網絡）
紅外熱成像鏡頭的應用
工業領域：用于檢測電路板、電氣設備、機械設備等的故障和異常情況，幫助進行預防性維護和故障診斷。
建筑領域：用于建筑物的能量效率評估和熱漏點檢測，改善建筑物的能源利用效率和節能減排。
醫學領域：在醫學診斷中，如乳腺癌篩查、體溫檢測、血液循環監測等，非接觸地獲取人體表面的熱分布情況，幫助醫生進行早期診斷和治療。
安全領域：在安防監控中，如夜視設備、人體檢測、火災預警等，提高安全性和監控效果。
農業領域：用于農作物的生長監測和病蟲害檢測，通過檢測農田的熱分布情況，及時發現和處理問題，提高農作物的產量和質量。
環境領域：用于環境監測和污染控制，如檢測工業排放的熱能、監測城市熱島效應等，幫助改善環境質量和保護生態環境。
紅外熱成像技術的優勢
優勢：對生命體有更好的識別能力，不受可見光限制，在夜間和惡劣環境下成像效果好，提高全時感知能力，對溫差較敏感，能夠揭示物體的熱分布情況。
涉及的光學知識
紅外輻射特性：了解紅外輻射的波長范圍、傳播特性以及不同物質對紅外輻射的吸收、反射和透射特性。
光電效應：理解光電效應的基本原理，即光照射到物質上能夠引起電子的發射，這是紅外探測器工作的基礎。
光學成像原理：雖然紅外熱成像不直接依賴于傳統意義上的光學成像（如透鏡成像），但圖像生成和顯示過程中仍然涉及到了圖像處理和顯示技術，這些技術在一定程度上借鑒了光學成像的原理和方法。
偽彩色編碼：了解如何將不可見的物理量（如溫度）通過偽彩色編碼技術映射為可見的圖像信息，這是紅外熱成像圖像生成的關鍵步驟之一。
