激光標刻濾光片分析

2024-08-21 派大莘

激光標刻作為一種通過高能量密度的激光束對材料表面進行局部照射,使材料表面發生物理或化學變化,從而留下永久性標記的一種加工技術,其原理主要是通過激光發生器產生特定波長和功率的激光束,經過光學系統聚焦后照射到材料表面。激光束的高能量使材料表面瞬間升溫,達到熔點或汽化溫度,從而形成凹坑、線條或圖案等標記。不同的材料對激光的吸收和反應特性不同,因此可以通過調整激光的參數(如波長、功率、脈沖寬度等)來實現對不同材料的精確標刻。

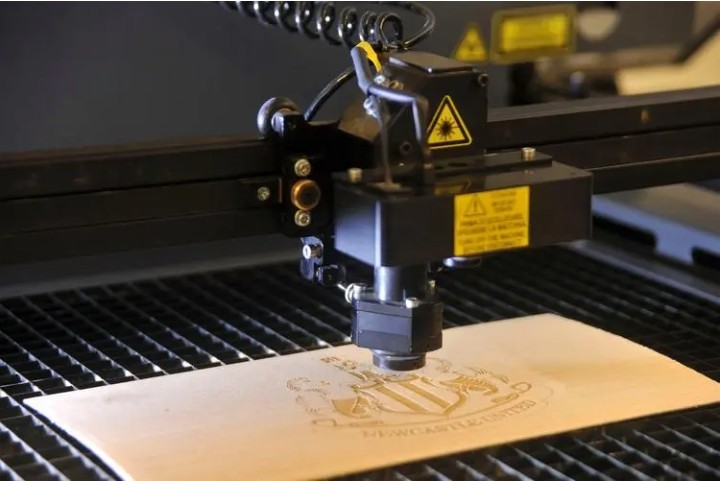

 激光標刻濾光片分析

(圖源網絡,侵刪)

濾光片應用分析

1.提高標刻質量

在進行激光標刻過程中,可能會受到環境光、反射光等雜散光的干擾,尤其是對金屬材料進行標刻時,金屬表面的反射光可能會干擾標刻效果,這些雜散光會影響激光束的聚焦效果和標刻精度,通過適配激光標刻機所使用的激光波長,常見如激光標刻波長有 1064nm(近紅外)、532nm(綠光)等,只有選擇與激光波長匹配的帶通濾光片(或窄帶濾光片)可有效過濾掉雜散光,提高激光束的純度和強度,從而提高標刻質量。

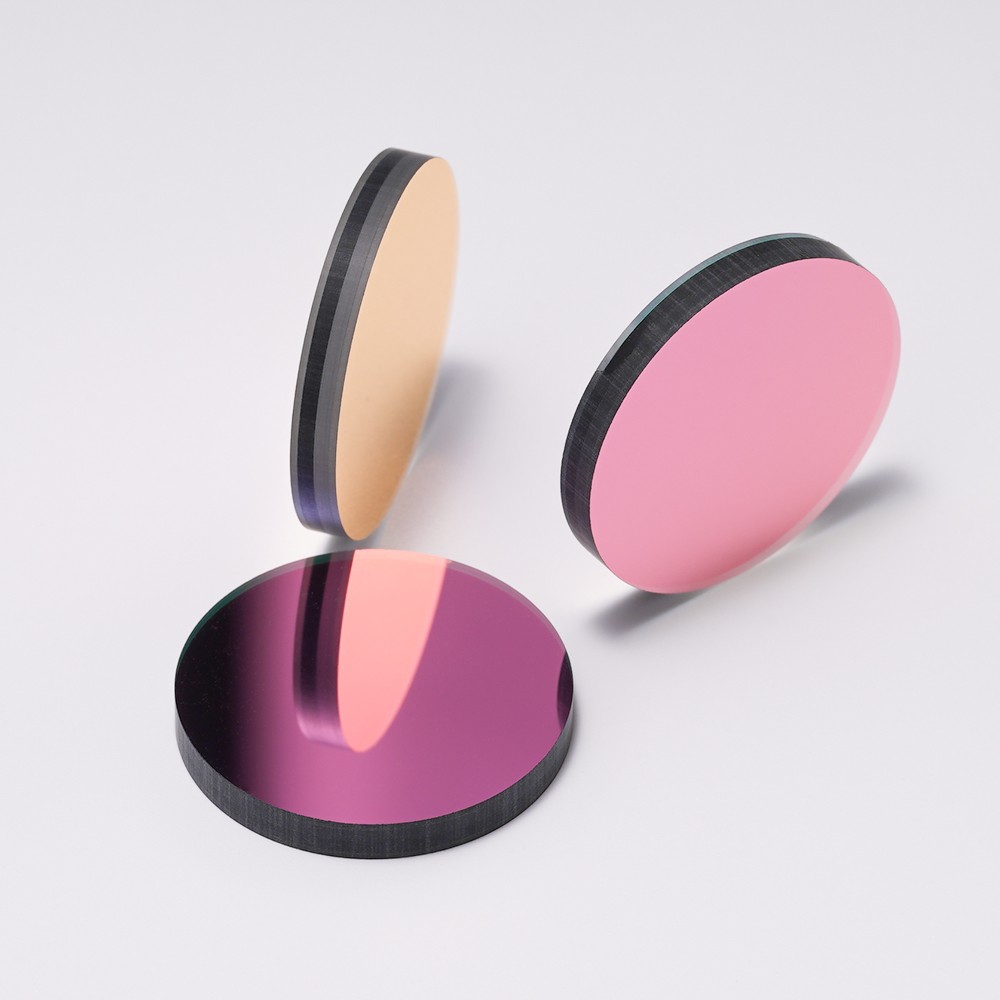

BP532帶通濾光片

BP532帶通濾光片

同時,在適用激光濾光片時還需根據激光的功率大小分配,高功率的激光需要選擇能夠承受較高能量密度的濾光片,以防止濾光片在使用過程中被損壞。一般來說,濾光片的功率承受能力應該大于激光標刻機的輸出功率,對于高功率的紫外激光標刻機,需要選擇能夠承受高能量密度的紫外濾光片,以防止濾光片被損壞。

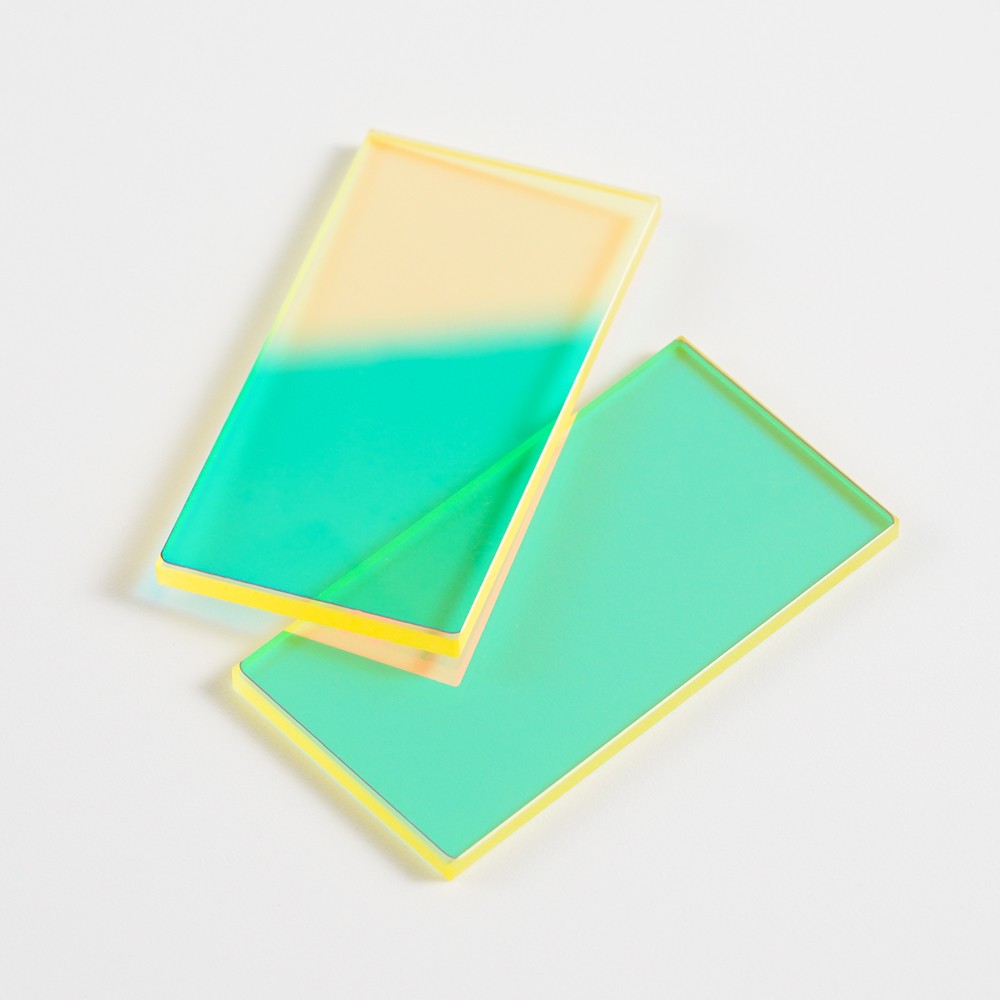

NPB365紫外窄帶濾光片

NPB365紫外窄帶濾光片)

2.增強對比度

濾光片可以調整激光的波長和強度分布,從而增強標刻圖案與背景之間的對比度。通過選擇合適的濾光片,可以使標刻圖案更加鮮明,易于識別。例如,在對透明材料進行激光標刻時,由于材料的透明度較高,標刻圖案可能不夠明顯。使用特定波長的濾光片可以增強標刻圖案的對比度,使其更加清晰可見。



3.保護操作人員視力

在激光標刻過程中,激光束的強度很高,如果操作人員直接觀察激光束或標刻區域,可能會對眼睛造成嚴重的傷害。通過選擇吸收型濾光片可以過濾掉激光的有害波長,降低激光的強度,保護操作人員的視力,一般來說,OD值越高,防護效果越好。例如,在使用可見光或近紅外激光進行標刻時,操作人員可以佩戴相應波長的激光防護眼鏡,其中的陷波濾光片就可以有效地阻擋激光輻射。

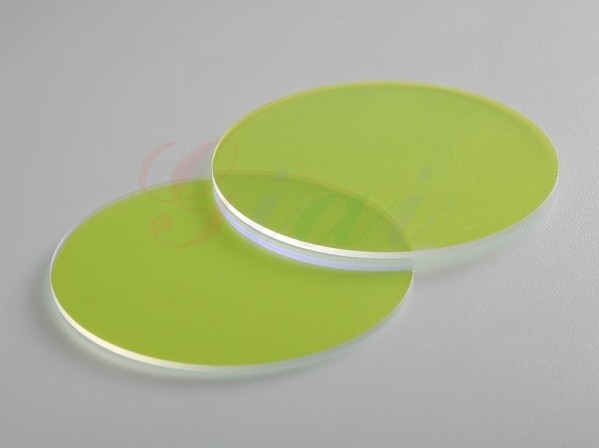

 532陷波濾光片

(激埃特532陷波濾光片

4.適應不同的激光波長和功率

不同的激光標刻機可能使用不同波長和功率的激光束,需要選擇相應的濾光片(如紫外濾光片、紅外濾光片、高功率濾光片)來匹配激光的參數。濾光片的透過率、截止波長等參數應與激光的波長和功率相適應,以確保激光束能夠有效地透過濾光片并進行標刻。例如,對于高功率的紫外激光標刻機,需要選擇能夠承受高能量密度的紫外濾光片,以防止濾光片被損壞。



5.保護光學元件

激光標刻系統中的光學元件,如透鏡、反射鏡等,對激光的波長和強度有一定的要求。如果激光束中含有過多的雜散光或不合適的波長成分,可能會損壞光學元件,濾光片可以過濾掉這些有害成分,保護光學元件的正常工作。例如,一些紅外激光標刻系統中,可能需要使用長波通濾光片來阻擋可見光和較短波長的紅外光,只讓特定波長的長波紅外光通過,以實現精確的標刻,同時避免其他波長光對標刻過程和效果產生干擾。



如果激光標刻系統中使用的是較短波長的激光,并且需要排除較長波長的光干擾,就可以選用短波通濾光片。比如在紫外激光標刻系統中,可能需要用短波通濾光片來阻擋可見光和較長波長的紫外光,確保只有所需的短波紫外光用于標刻,提高標刻的精度和效果,防止不必要的長波光對標刻材料或系統產生不良影響。

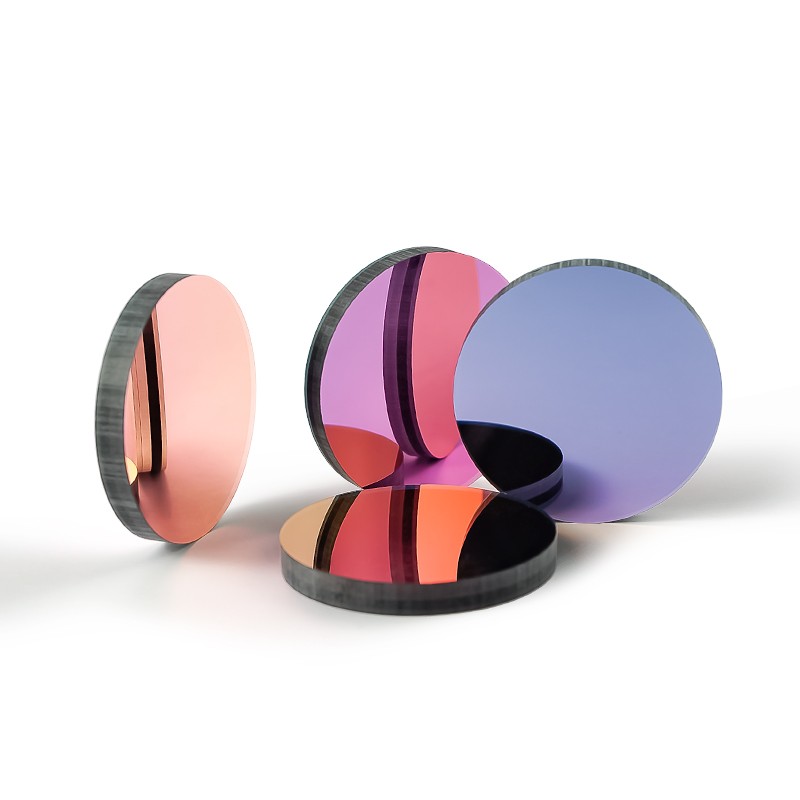

 紫外SP365短波通濾光片

(紫外SP365短波通濾光片)

濾光片指標對于激光標刻機的作用

防護波長范圍:確保濾光片能夠有效地阻擋激光的有害波長,保護操作人員的視力。

光學密度(OD):決定了濾光片對激光的防護能力,OD 值越高,防護效果越好。

可見光透過率:在保證防護效果的前提下,提高可見光透過率可以使操作人員更好地觀察標刻過程。

中心波長:與激光標刻機使用的激光波長相匹配,確保激光束能夠有效地透過濾光片進行標刻。

帶寬:影響濾光片對雜散光的過濾效果和激光的透過率,根據標刻精度和雜散光的干擾程度選擇合適的帶寬。

透過率:決定了激光的損失程度和標刻效率,應根據激光的功率和標刻材料的特性選擇合適的透過率。

截止波長:根據激光的波長選擇合適的截止波長,確保濾光片能夠有效地過濾掉不需要的波長。

功率承受能力:保證濾光片能夠承受激光的功率,防止濾光片被損壞。



通過分析以上濾光片在激光標刻過程中的作用,在選擇濾光片時,應根據具體的應用場景和需求,綜合考慮濾光片的類型、參數和性能指標。同時,還應注意濾光片的質量和可靠性,選擇正規的產品和供應商,以確保激光標刻機的安全和穩定運行。
