窄帶濾光片的參數及應用范圍

2024-08-12 派大星

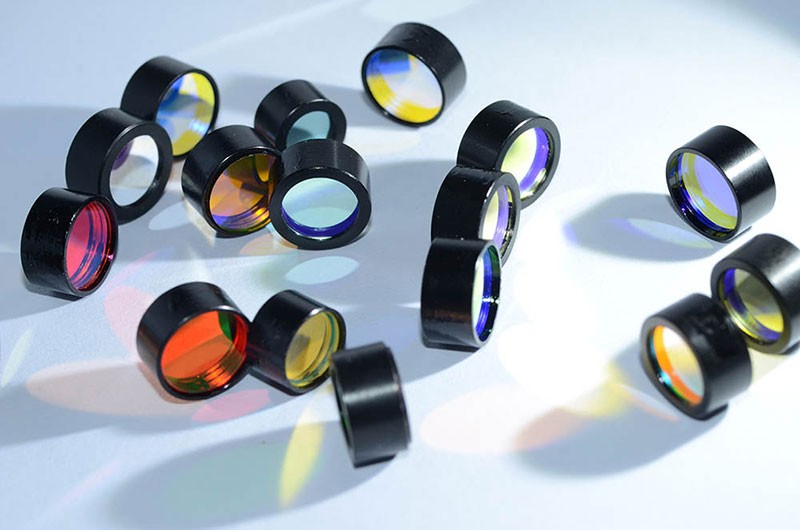

窄帶濾光片作為帶通濾光片的窄通帶分類,通過截止某個特定波段范圍外的光通過,實現對某個波段的精準選擇,偏離該波段的光被吸收或反射,窄帶濾光片的廣泛用于多個行業應用中,窄帶濾光片的通帶相對來說比較窄,一般為中心波長值的5%以下,這也賦予了它用于精密提純光波的應用,包括成像、檢測、識別、分析等多個光學儀器應用等。窄帶濾光片根據不同的波長范圍分類,窄帶濾光片可分為紫外窄帶濾光片、可見光窄帶濾光片、紅外窄帶濾光片等。


窄帶濾光片的參數及應用范圍


主要參數

窄帶濾光片的主要參數包括中心波長、半高寬(帶寬)、峰值透過率、截止范圍和截止深度(OD值)。

中心波長:窄帶濾光片的中心波長一般就是儀器或設備的工作波長,它是指通帶中心位置的波長。

半高寬(帶寬):帶寬是指通帶中透過率為峰值透過率的一半的兩個位置之間的距離,有時也叫半高寬(FWHM)。

峰值透過率:指帶通濾光片在通帶中最高的透過率大小。

截止范圍:截止范圍是指除了通帶以外,要求截止的波長范圍。對于窄帶濾光片來說,有一段是前截止,即截止波長小于中心波長的一段,還有一段是長截止,即截止波長高于中心波長的一段。

截止深度(OD值):截止深度是指截止帶中允許能透過光的最大透過率大小。對不同的應用系統對截止深度要求不同,比如對于使用在激發光熒光的場合,一般要求截止深度在T<0.001%以下,在普通的監控識別系統中,截止深度T<0.5%有時已經足夠。為簡便起見,經常用OD值來表示截止深度,OD=-lgT。


窄帶濾光片的應用范圍


應用領域

窄帶濾光片廣泛應用于機器視覺、生化分析、光學儀器、光譜測量等領域。例如,在機器視覺中,窄帶濾光片可用于提高圖像的信噪比和對比度;在生化分析中,窄帶濾光片可用于特定波長的熒光檢測;在光譜測量中,窄帶濾光片可用于精確測量特定波長的光強等。

1.光譜分析:在光譜儀、分光光度計等光譜分析設備中,窄帶濾光片用于選擇性地透過特定波長的光,以便對樣品進行精確的光譜測量和分析。

2.熒光檢測:在生物化學、分子生物學等領域,熒光標記技術被廣泛應用。窄帶濾光片能夠選擇性地透過激發光波長,同時阻擋其他波長的光,從而提高熒光檢測的靈敏度和準確性。

3.機器視覺與圖像處理:在機器視覺系統中,窄帶濾光片可用于增強圖像對比度,減少背景噪聲,提高圖像質量。例如,在交通監控、工業自動化等領域,通過選擇特定波長的光信號,可以突出顯示目標物體,便于后續處理和分析。

4.光學測量與傳感:在光學測量和傳感技術中,窄帶濾光片用于精確控制入射光的波長,以確保測量結果的準確性和可靠性。例如,在激光測距、光纖傳感等領域,窄帶濾光片能夠?yàn)V除雜散光,提高測量精度。

5.光通信:在光通信系統中,窄帶濾光片可用于波分復用(WDM)技術中,將不同波長的光信號分離或合并,以實現高速、大容量的數據傳輸。

6.醫療診斷:在醫療領域,窄帶濾光片被用于各種光學診斷設備中,如光學相干斷層成像(OCT)、熒光成像等。通過選擇性地透過特定波長的光,可以實現對生物組織內部結構的精確成像和病變檢測。

7.科研與教育:在科研和教育領域,窄帶濾光片是實驗室中常用的光學元件之一。它們被用于各種光學實驗和教學中,幫助學生和科研人員理解光的性質和行為。
