窄帶通濾光片與寬帶通濾光片的區別

2024-08-08 派大星

窄帶通濾光片,也叫窄帶濾光片,都屬于帶通濾光片的一種,與寬帶通濾光片都屬于帶通濾光片,寬帶通一般沒有做區分也叫帶通濾光片,下面我們將從二者的性能以及應用上為大家做一個簡單分析,談談這兩者在實際上的差異。


 窄帶通濾光片與寬帶通濾光片的區別


一、光譜選擇性能與透過頻率范圍

對于帶通濾光片而言,其透過區窄帶通與寬帶通的區別便是通帶的范圍,我們一般以通帶內峰值最高值透過率一半位置的范圍作為該濾光片的帶寬,這個值可以作為濾光片的窄帶與寬帶的劃分標準,一般大于40nm的都可以認為是寬帶通濾光片。一般來說,窄帶的通帶范圍較窄,為中心波長的5%以下。



窄帶通濾光片具有更小范圍波段的光選擇透過性,有的小于20nm,甚至只透過特定波長附近的幾個納米范圍內的光線,這種濾光片設計用于選擇單一或非常狹窄的頻率范圍內的光線,并在該頻率范圍之外具有較高的截止效果。因此,窄帶通濾光片在剔除其他干擾信號時具有更好的選擇性能,一般精度越高,要求的窄帶濾光片帶寬越小。

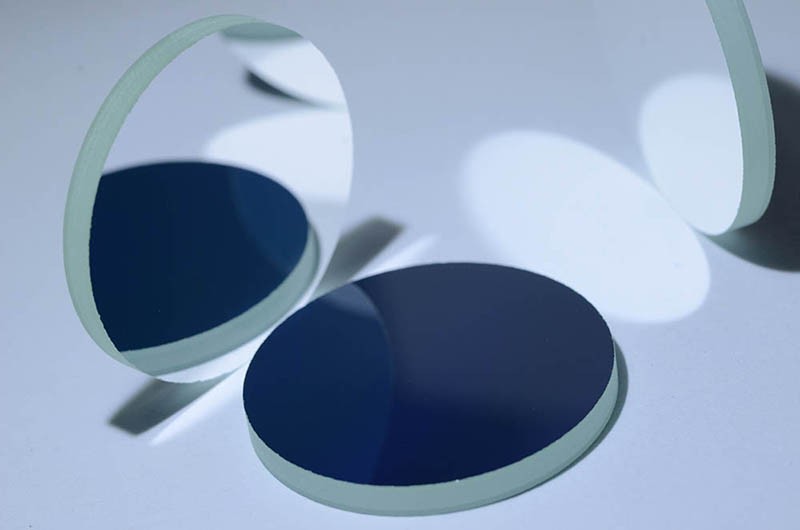

寬帶通濾光片



寬帶通濾光片:具有相對較寬的透過頻率范圍,其帶寬一般在40nm以上,能夠允許較大范圍內的頻率通過,而阻擋超出該范圍的光波。寬帶通濾光片的目標是傳遞更廣泛的頻率范圍,而不是選擇特定的頻率,在選擇應用上更加偏重某個范圍區間波段光的需求,要求相對較簡單,相應的制作成本也較窄帶低。



二、應用場景

窄帶通濾光片:

1.光譜分析:在光譜儀、光度計等光學儀器中,窄帶通濾光片用于選擇性地透過特定波長范圍內的光線,以進行光譜分析和測量。例如,在原子發射光譜法中,窄帶通濾光片可用于分離和測量不同元素的譜線。

2.熒光顯微鏡:在熒光顯微鏡中,窄帶通濾光片用于觀察特定的熒光信號,通過選擇性地透過特定波長的光線,可以分離和觀察不同熒光染料的熒光信號。

3.激光系統:在激光器、激光測量設備等系統中,窄帶通濾光片用于控制激光的波長和強度,實現精細加工或特定波長的選擇。

4.通信系統:在光通信系統中,窄帶通濾光片可用于隔離特定的波長通道,確保信號的準確傳輸。

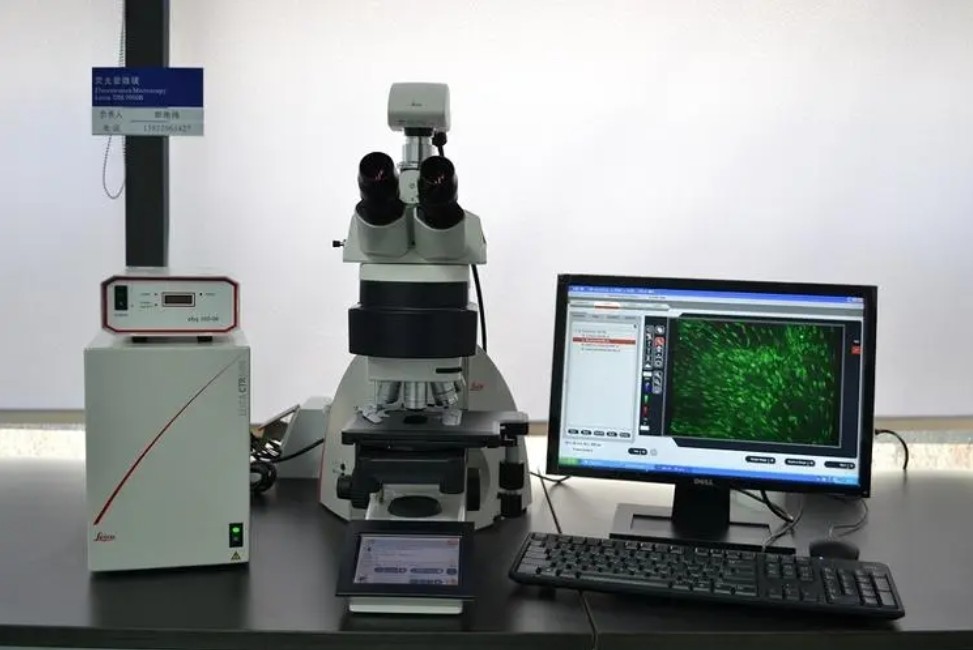

 熒光顯微鏡應用

(圖源網絡,侵刪)

寬帶通濾光片:

1.圖像傳感器:寬帶通濾光片適用于圖像傳感器,能夠傳遞更廣泛的光波信息,提高圖像的清晰度和色彩還原度。

2.光通信:雖然窄帶通濾光片在光通信中也有應用,但寬帶通濾光片在傳遞更寬頻率范圍的光信號時具有優勢,適用于需要大容量數據傳輸的場景。

3.光束整形:在光束整形和光學設計中,寬帶通濾光片可用于調整光束的頻譜分布,實現特定的光學效果。



總的來說,窄帶通濾光片和寬帶通濾光片在光譜選擇性能、透過頻率范圍以及應用場景上存在明顯的差距。窄帶通濾光片適用于需要精確波長選擇的應用場景,而寬帶通濾光片則適用于需要傳遞更寬頻率范圍光波的應用場景,在實際應用中,我們應根據具體需求選擇合適的濾光片類型,才能更好的發揮其作用。
