無人駕駛激光雷達濾光片

2024-08-03 派大莘

無人駕駛激光雷達濾光片是一種用于控制激光光束的波長和強度,確保激光雷達系統能夠接收到準確、清晰的信號,它通過精確控制光的透過和反射,將不必要的雜散光濾除,從而提高激光雷達的測距精度和抗干擾能力。


 無人駕駛激光雷達濾光片


工作原理

無人駕駛激光雷達濾光片基于多層膜系的光學干涉原理,通過精確控制每一層鍍膜材料的厚度和折射率,實現對特定波長范圍的紅外光的高透過率,而對其他波長范圍的紅外光進行反射或吸收。這樣,濾光片能夠過濾掉激光雷達系統中不需要的紅外光,確保系統只接收所需光譜范圍內的激光光束。

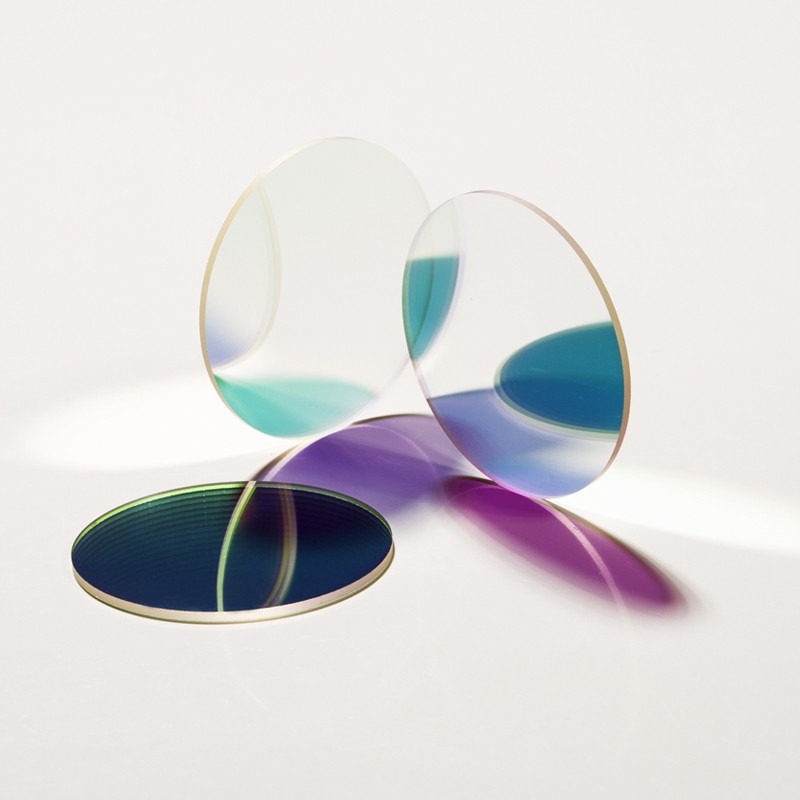

 激光累的BP1550窄帶濾光片

激光累的BP1550窄帶濾光片

技術參數

無人駕駛激光雷達濾光片的技術參數主要包括中心波長、峰值透過率、半帶寬和截止波長等。

中心波長:根據激光雷達系統的需求,濾光片的中心波長通常設定在紅外波段內,如905nm、940nm或1550nm等。這些波長對于人眼是相對安全的,且適合用于無人駕駛汽車的激光雷達系統。

峰值透過率:濾光片在中心波長處的透過率通常大于90%,這確保了激光雷達系統能夠接收到足夠強的信號。

半帶寬:半帶寬表示濾光片透過率曲線中,透過率下降一半時對應的波長范圍。對于激光雷達用濾光片,半帶寬通常在8nm-30nm之間。

截止波長:濾光片在某一波長以下的透過率極低,這個波長稱為截止波長。對于紅外濾光片,截止波長通常在200nm-2000nm之間。

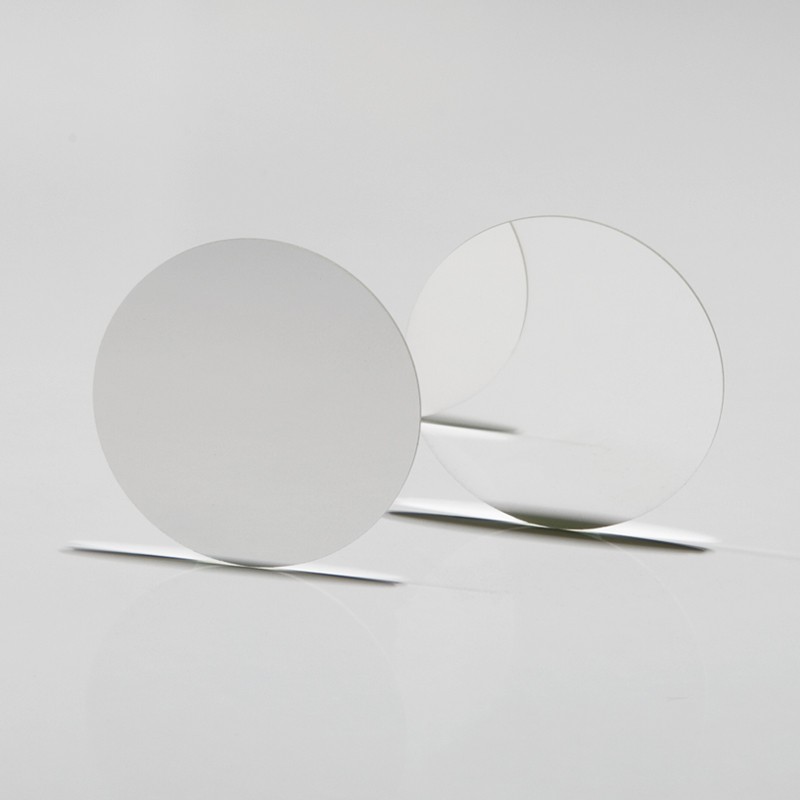

 激光雷達BP905窄帶濾光片

激光雷達BP905窄帶濾光片)

重要性

無人駕駛激光雷達濾光片在無人駕駛汽車中具有極其重要的地位。它不僅能夠提高激光雷達的測距精度和抗干擾能力,還能夠確保激光雷達系統在復雜環境(如夜間、低光度環境或惡劣天氣條件)下仍能正常工作。此外,濾光片還能夠保護激光雷達系統內部的光學元件免受雜散光的損害,延長系統的使用壽命。

 激光雷達無人駕駛

應用與選擇

無人駕駛激光雷達濾光片廣泛應用于無人駕駛汽車、智能交通等領域。在選擇濾光片時,需要根據激光雷達系統的具體需求和工作環境來選擇合適的濾光片型號和參數。同時,還需要考慮濾光片的材質、耐用性、維護成本等因素。



綜上所述,無人駕駛激光雷達濾光片是無人駕駛技術中不可或缺的關鍵元件之一。它通過精確控制光的透過和反射,提高激光雷達的測距精度和抗干擾能力,為無人駕駛汽車的安全行駛提供有力保障。
