長波通濾光片是如何反射短波的?

2024-08-03 派大莘

我們都知道長波通濾光片是用于反射短波允許長波光通過的光學濾光片,常用于各種光學美容儀以及光子嫩膚儀器中,通過不同波長促進皮膚的代謝,煥發皮膚的光彩,比如IPL強脈沖光子美容,常見的波段如530nm:祛斑、560nm:美白嫩膚、580nm:祛紅血絲510nm/640nm/690nm:脫毛等。那么對于長波通濾光片而言,它是如何反射短波光的呢?下面我們就為大家簡單介紹!


 長波通濾光片是如何反射短波的?


具體來說,長波通濾光片的前表面(或入射面)可能會采用不同膜層來反射短波。

1. 高反射膜(High Reflective, HR):這種膜層對短波段的反射率非常高,可以達到99.9%以上。它通過將短波長的光波在多層膜中引發相消干涉,從而有效地將這些光波反射回去,阻止它們進入濾光片內部。

2.多層介質膜組合:除了單一的高反射膜外,長波通濾光片還可能采用多層介質膜的組合來實現更寬的光譜范圍和更高的反射效率。這些膜層通常由不同折射率和厚度的材料交替堆疊而成,通過精確控制每一層的參數,可以實現對短波段的寬帶反射。

在后表面(或出射面),長波通濾光片通常會鍍制抗反射膜(Anti-Reflective, AR)來減少對長波段的反射損耗。這種膜層對長波波段的反射率非常低,可以低至0.25%以下,從而確保長波光波能夠高效地透過濾光片。

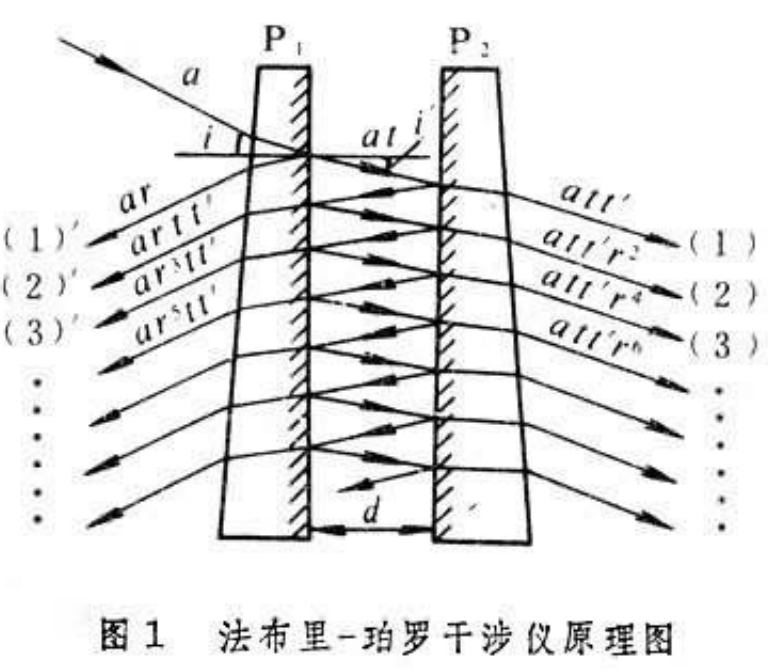

 法布里-珀羅干涉效應

(圖源網絡,侵刪)


多層介質膜組合在長波通濾光片的干涉效應

法布里-珀羅干涉效應是一種基于多光束干涉的原理,它發生在兩塊平行的高反射率表面(或鍍膜層)之間。當光線在這些表面之間多次反射時,會形成多光束干涉,導致透射光和反射光的光譜特性發生變化。這種效應在光學濾光片的設計中得到了廣泛應用。


在長波通濾光片中,多層介質膜組合通過精確控制每一層的厚度和折射率,使得短波長的光波在多層膜中發生相消干涉,從而被反射或吸收;而長波長的光波則發生相長干涉,能夠透過膜層。這種光譜分割的特性正是基于法布里-珀羅干涉效應實現的。


具體來說,多層介質膜組合中的每一層都相當于一個法布里-珀羅腔,光線在層與層之間多次反射和透射,形成多光束干涉。通過調整膜層的厚度和折射率,可以精確控制干涉效應的發生,使得特定波長的光波在多層膜中發生相消干涉或相長干涉,從而實現濾光片的光譜特性。

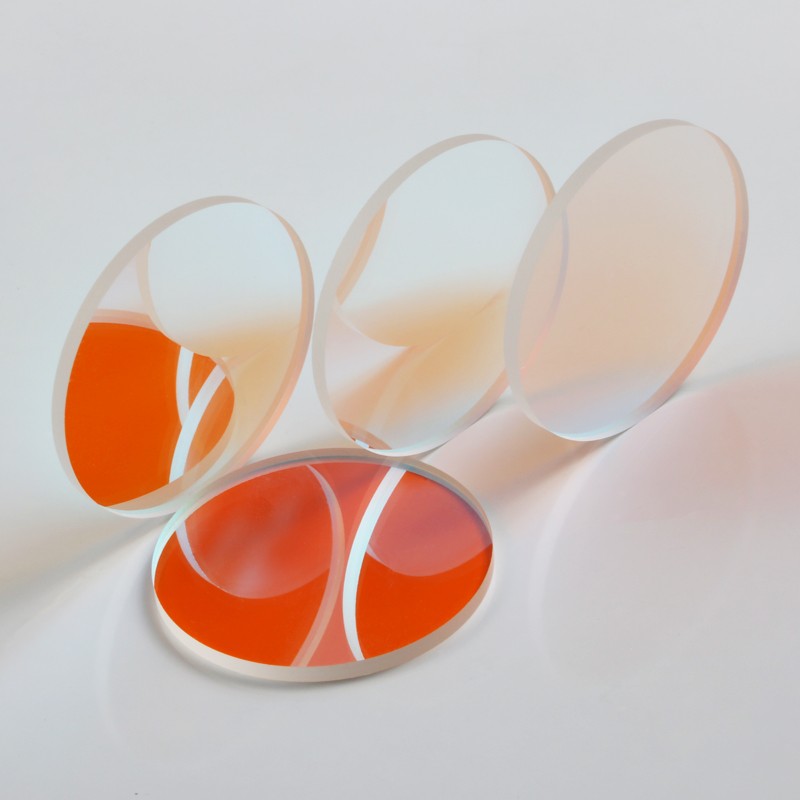

 濾光片

(圖源網絡,侵刪)

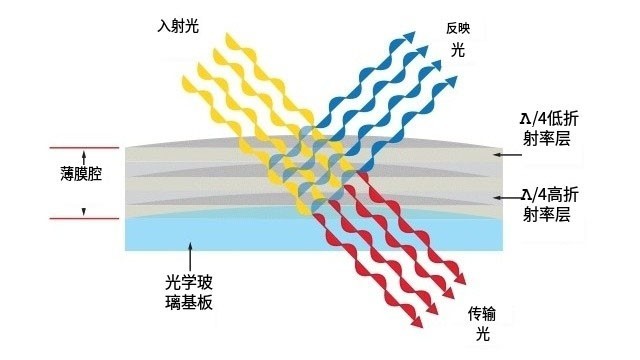

干涉膜濾波

干涉膜濾波是指由兩種折射率大小不等的介質膜交替疊加而成。其厚度為1/4波長,通過介質膜的不同選擇構成長波通、短波通和帶通濾波器。高折射率層反射的光線其相位不會偏移,低折射率層反射的光線其相位偏移180度。通過每層薄膜界面上多次反射和透射光的線性疊加,當光程差等于光波長時,或是同相位時,多次透射光就會發生干涉,同相加強,形成強的透射光波,而反相光波相互抵消。通過適當設計多層介質膜系統,就可得到濾波性能良好的濾光片



綜上所述,長波通濾光片為了反射短波并允許長波通過,通常需要在其前表面鍍制高反射膜或多層介質膜組合,并在后表面鍍制抗反射膜。這些膜層的設計和制備需要高度精確的控制,以確保濾光片具有優異的光譜特性和性能表現。
