光學的ND是什么?它與ND濾光片有啥關系?

2024-06-27 派大莘

在光學中,ND值,通常指的是中性密度(Neutral Density)的縮寫,也稱為光密度(Optical Density),它表示光線透過某介質后強度的減弱程度,也可以說是減光,ND值越高,表示光線透過介質后強度減弱得越多。

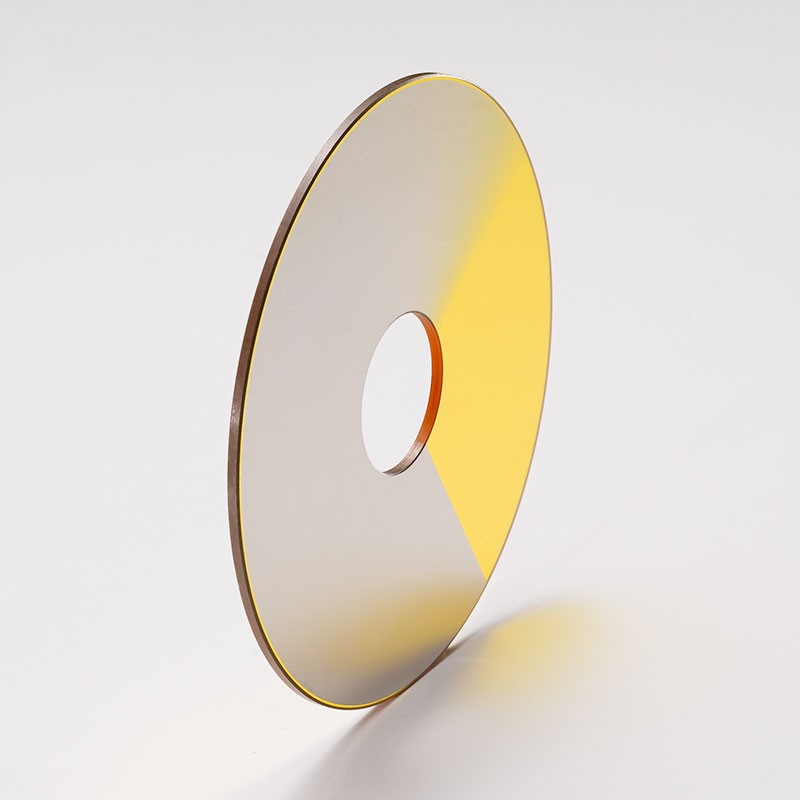

光學的ND是什么?它與ND濾光片有啥關系?

ND值通常用對數來表示,記為OD。OD值等于光線入射強度與光線透射強度的比值的對數。數學表達式為:

OD = log10(I0 / I)

其中:

I0:光線入射強度

I:光線透射強度

ND值與光線透過介質后強度的衰減率(Transmission)之間存在以下關系:

Transmission = 10^(-OD)

例如,ND值為1的光學元件可以使光線強度衰減到原來的10%,ND值為2的光學元件可以使光線強度衰減到原來的1%。


ND值在光學領域有著廣泛的應用,例如:

攝影:在攝影中,ND濾鏡常用于減弱光線強度,延長曝光時間,或在明亮環境下使用大光圈進行拍攝。

顯微鏡:在顯微鏡觀察中,ND濾鏡常用于減弱光線強度,保護細胞免受光損傷。

激光:在激光應用中,ND濾鏡常用于減弱激光強度,防止眼睛或其他器件受到損傷。


光學ND值的測量方法

光學ND值的測量方法主要有以下幾種:

光譜儀:使用光譜儀測量不同波長光線的透射率,然后計算ND值。

ND濾鏡測光儀:使用專門的ND濾鏡測光儀測量ND值。

光電密度計:使用光電密度計測量光線透過介質后的強度,然后計算ND值。


影響光學ND值的影響因素

ND值主要受以下因素的影響:

介質的材料和厚度:不同材料和厚度的介質對光線的吸收程度不同,因此ND值也不同。

光線的波長:光線的不同波長對不同材料的吸收程度不同,因此ND值也不同。

光線的入射角:光線的入射角不同,對介質的吸收程度也不同,因此ND值也不同。


光學ND值是表征光線透過介質后強度減弱程度的重要參數,在光學領域有著廣泛的應用。ND值的測量方法主要有光譜儀、ND濾鏡測光儀和光電密度計等。ND值受介質的材料和厚度、光線的波長和入射角等因素的影響。


ND濾光片

ND濾光片是一種用于衰減光學的光學元件,也叫減光片、減光鏡、中性密度濾光片、ND濾鏡,其主要功能是均勻地衰減所有波長的光線,而不會改變光線的顏色。ND濾光片通常由染料或金屬薄膜制成,可以吸收部分光線,從而降低光線的強度。ND濾光片的ND值取決于其材料、厚度和制造工藝。ND值越高,濾光片的顏色越深,光線衰減越明顯。


ND濾光片的應用與光學的ND值相同,例如:

攝影:ND濾鏡常用于減弱光線強度,延長曝光時間,或在明亮環境下使用大光圈進行拍攝。

顯微鏡:ND濾鏡常用于減弱光線強度,保護細胞免受光損傷。

激光:ND濾鏡常用于減弱激光強度,防止眼睛或其他器件受到損傷。


ND和ND濾光片的區別

ND是光學的一個概念,它表示光線透過介質后強度的減弱程度。ND值是一個無量綱的量,通常用對數來表示。

ND濾光片是一種光學元件,其主要功能是均勻地衰減所有波長的光線,而不會改變光線的顏色。ND濾光片的ND值取決于其材料、厚度和制造工藝。

簡而言之,ND是描述光線透過介質后強度的減弱程度的參數,而ND濾光片是實現這種衰減效果的光學元件。


光學的ND和ND濾光片密切相關。ND值是ND濾光片的重要參數,它指示了濾光片能夠衰減光線強度的程度。ND濾光片在光學領域有著廣泛的應用,例如攝影、顯微鏡和激光等。
