濾光片在醫用CT掃描儀的應用

2024-06-04 林樹鑫

我們都知道,濾光片在醫學設備上的應用非常廣泛,幾乎覆蓋了醫學上多種醫學影像設備上,尤其在醫用CT掃描儀中,濾光片的作用更加不容忽視。它通過過濾X射線中的特定波長,改善圖像質量,確保醫生能夠準確診斷病情。

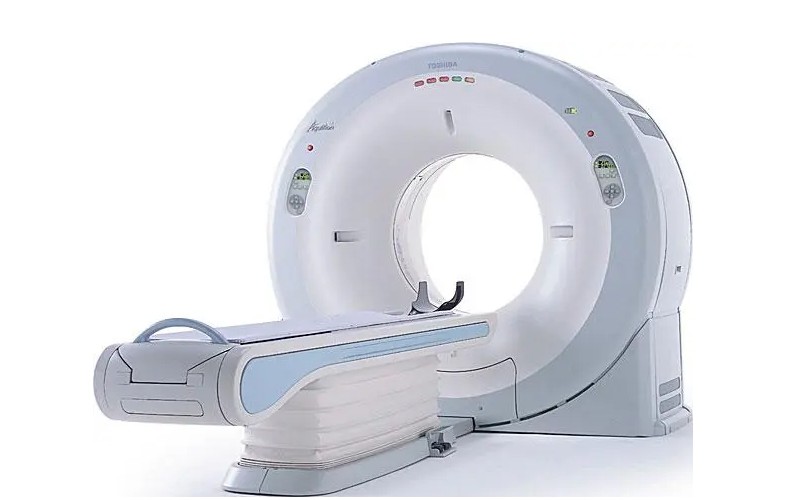

 濾光片在醫用CT掃描儀的應用

(圖源網絡,僅供參考,侵刪)


CT掃描儀介紹

CT掃描儀是一種利用X射線束對人體某部位進行斷層掃描,獲得該部位橫截面或冠狀面圖像的設備。CT掃描儀主要由X射線管、探測器、準直器、過濾器(濾光片)、掃描架及計算機系統組成。通過X射線穿透人體,由探測器接收透射后的X射線,并轉換為可見光后,由光電轉換器轉變?yōu)殡娦盘枺俳?jīng)模擬/數字轉換器轉為數字信號,輸入計算機處理。

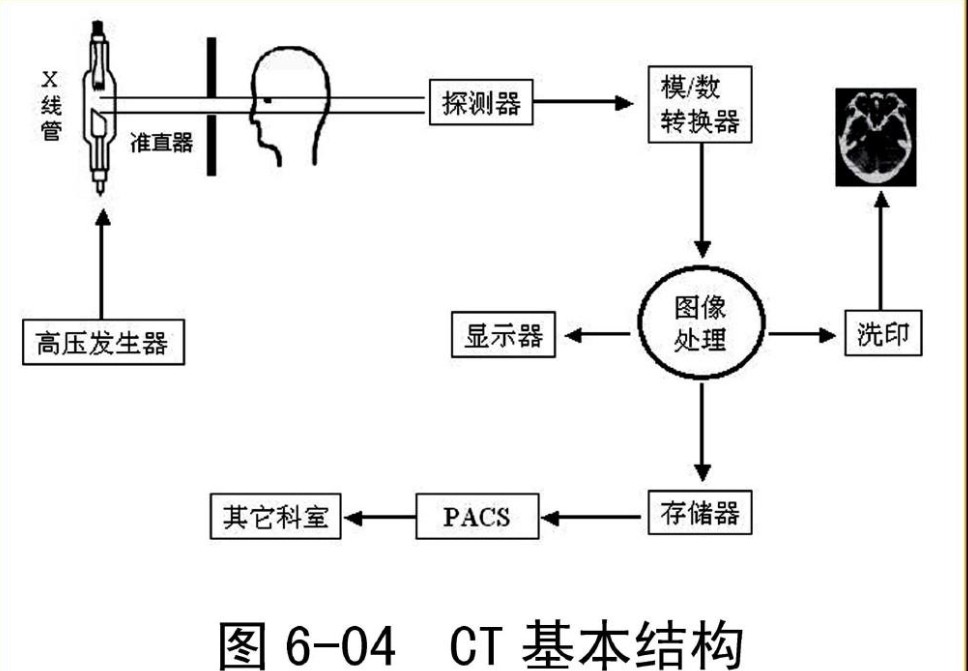

CT掃描儀成像原理

(圖源網絡,僅供參考,侵刪)

CT掃描原理

CT掃描的原理是利用X射線的穿透性、熒光性和攝影效應,通過計算機對X射線進行接收處理并還原出斷層或三維的X射線圖像信息。在掃描過程中,X射線管發出X射線,經過濾光片去除低能X射線,形成更“單色”的光束,然后通過準直器縮小光束以產生更薄的切片。這些X射線穿透人體后,被探測器接收并轉換為電信號,經過計算機處理后形成清晰的醫學圖像。


 CT結構原理

(圖源網絡,僅供參考,侵刪)

濾光片在CT掃描儀上的應用

在醫用CT掃描儀中,濾光片主要放置在X射線源和患者之間,其主要作用包括:

1.去除低能X射線:這些X射線不會有助于圖像形成,但會增加患者劑量。通過去除這些低能X射線,可以減少患者接受的輻射劑量。

2.產生更“單色”的光束:隨著低能X射線的去除,X射線能量的光譜會變窄,從而產生更“單色”的光束。這有助于圖像重建基于單個能量單色光束的假設,提高圖像質量。

3.成形光束:在某些掃描儀中,濾光片的形狀可以使光束成形,以補償人體不同部位對X射線的衰減差異。這有助于提高圖像的均勻性和清晰度。

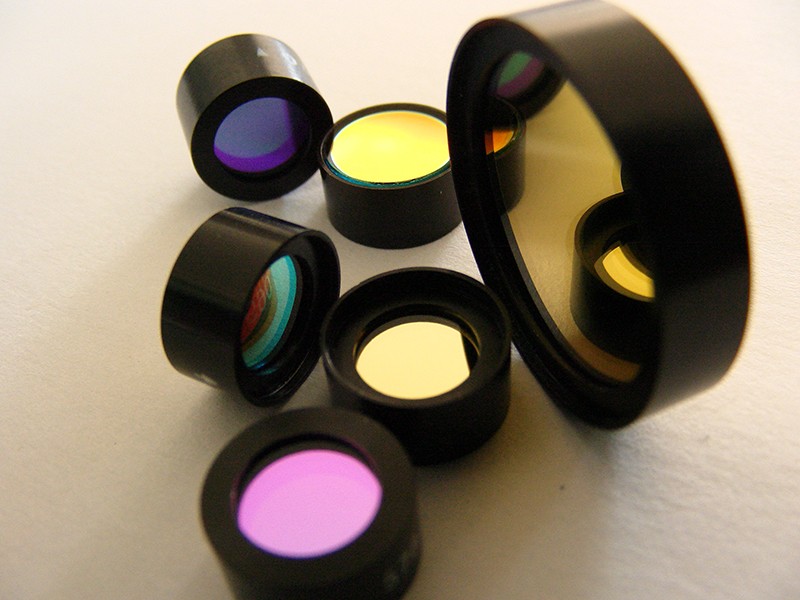

CT掃描儀濾光片

CT掃描儀濾光片的選擇主要依賴于其應用需求,包括所需的圖像分辨率、掃描速度和診斷目標等。一般來說,CT掃描儀中可能會用到多種類型的濾光片,但最常見的是與X射線光譜特性相關的濾光片,具體可以簡單分為截止濾光片、帶通濾光片和中性密度濾光片。


根據透過的X射線波段,截止濾光片可分為長波通濾光片(短波截止)和短波通濾光片(長波截止)。

長波通濾光片(高通濾光片):允許長波段的X射線通過,通常用于需要較高能量X射線的應用,如骨密度測量。

短波通濾光片(低通濾光片):允許短波段的X射線通過,常用于軟組織成像,因?yàn)檐浗M織對低能量X射線的吸收較低。

如:截止波長為40 keV的短波通濾光片,用于軟組織成像,以減少對骨骼的高吸收和高散射。

備注:keV(千電子伏特)是能量的一個單位,常用描述物理學中用于描述粒子(如電子、光子等)的能量。在CT掃描(Computed Tomography,計算機斷層掃描)中,keV 通常用于表示X射線的能量,它直接影響X射線的穿透能力和圖像質量。


在下面帶通濾光片中,中心能量和半高寬FWHM也都以keV為單位,中心能量表示濾光片在哪個X射線能量處具有最高的透過率,而半帶寬則描述了濾光片透過率降低至一半時對應的能量范圍。


帶通濾光片:只允許特定波段的X射線通過,同時阻止該波段以外的X射線,具體波段取決于應用需求,但常見的范圍可能在幾十到幾百keV之間。示例:一個中心波長為60 keV,半帶寬為20 keV的帶通濾光片,適用于特定組織或結構的成像。


CT掃描儀濾光片


中性密度濾光片:用于均勻降低X射線的強度,而不改變其光譜分布。通常不是基于特定的X射線波段,而是用于整個X射線光譜。示例:用于調整X射線源的輸出強度,以適應不同患者的體型和掃描需求。



光學指標

中心波長:中心波長是濾光片在實際應用中所使用的波長,即帶通或窄帶濾光片的峰值透射波長。為了確保X射線光束的特定波長能夠穿透并達到探測器,以獲取準確的圖像信息。如果CT掃描儀使用850nm的X射線,那么所需的濾光片中心波長也應接近850nm。

半帶寬:半帶寬是最高透過率的1/2處所對應的波長范圍,用于表示濾光片對光線的選擇透過能力。較窄的半帶寬意味著濾光片能夠更精確地選擇特定波長的X射線,提高圖像質量。

如濾光片的峰值透過率是90%,那半帶寬透過率為45%時對應的波長范圍如果左右波長是800nm和850nm,則半帶寬為50nm。

透過率:透過率是指光線通過濾光片后的剩余強度與原始強度的比值,通常以百分比表示。

高透過率意味著濾光片對X射線的吸收較少,能夠確保更多的X射線到達探測器,從而提高圖像質量。

截止率或截止深度:指濾光片對不需要的X射線波長的阻擋能力,也稱截止深度。良好的截止率能夠確保只有特定波長的X射線能夠通過,減少圖像噪聲和偽影。

注意:由于完全阻擋所有非目標波長的X射線非常困難,因此通常選擇截止率盡可能低(即透過率盡可能接近0%)的濾光片。

截止波段:指濾光片開始顯著阻擋X射線的波長范圍。確保在所需波長范圍外的X射線被有效阻擋,從而提高圖像質量。

產品材質:濾光片通常由對X射線有特定吸收和透過特性的材料制成,如玻璃、金屬或陶瓷等。不同材質對X射線的吸收和透過性能不同,因此選擇合適的材質對于濾光片的光學性能至關重要。
