CO2激光打標機光學鏡片簡介

我們都知道，激光打標機的核心部件有3個，激光器(產生激光)，控制卡(裝載軟件控制激光打標)，振鏡(馬達轉動改變激光路線)，每個部件都有幾個不同種，按工作物質分類一般分為氣體激光器、固體激光器、液體激光器、半導體激光器和自由電子激光器。本次我們便討論氣體激光器的CO2激光打標機以及它的光學鏡片。

（圖源網絡，侵刪）

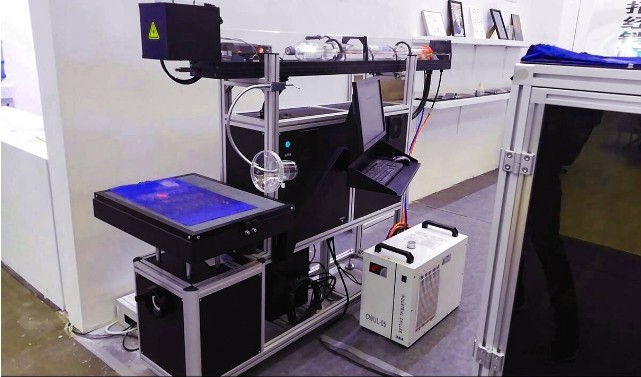

CO2激光打標機是一種利用二氧化碳激光器產生的激光束，在各種不同的物質表面進行高精度、高速度打標的設備。它廣泛應用于電子元件、儀器儀表、服裝、皮革、箱包、制鞋、醫藥、食品等多個行業，可用于打標各種文字、符號、圖形、圖象、條碼、序列號等。

工作原理

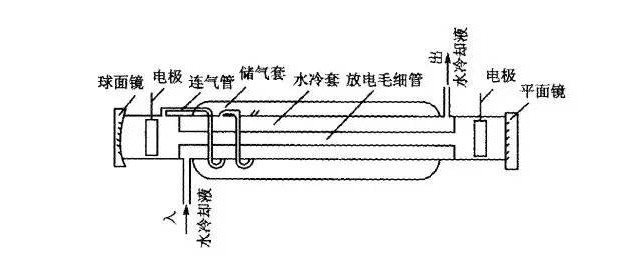

CO2激光打標機采用紅外光波段，即10.64μm的氣體激光器，將CO2氣體充入高壓放電管中產生輝光放電，使氣體分子釋放出激光。這些激光能量經過放大后形成對材料加工的激光束，激光束使被加工體表面氣化，從而達到雕刻的目的。

（圖源網絡，侵刪）

所需光學鏡片

CO2激光打標機所需的光學鏡片主要包括以下幾種：

聚焦透鏡：用于聚焦激光束，使其能量集中在一個很小的區域內，實現精確打標。常用的聚焦透鏡有f-θ透鏡，其焦距可能包括f=100mm、f=160mm等。

反射鏡：用于改變激光束的方向，使其能夠照射到目標位置。反射鏡可以是平面鏡或棱鏡，根據具體的應用需求選擇合適的類型。

保護鏡片：位于激光器的出口處，用于保護激光器免受飛濺物、塵埃等雜質的損害。

（激埃特平面反射鏡）

光學指標

對于CO2激光打標機的光學鏡片，以下是一些關鍵的光學指標：

焦距：焦距決定了激光束的聚焦程度和打標精度。焦距越短，聚焦點越小，打標精度越高。

透過率：透過率反映了鏡片對激光能量的傳輸效率。高透過率的鏡片能夠減少能量損失，提高打標效率。

抗激光損傷閾值：由于激光打標機使用的是高能量的激光束，因此鏡片需要具有較高的抗激光損傷閾值，以確保在長時間使用過程中不會被激光束損壞。

穩定性：鏡片在使用過程中應保持穩定的性能，確保打標效果的穩定性和一致性。

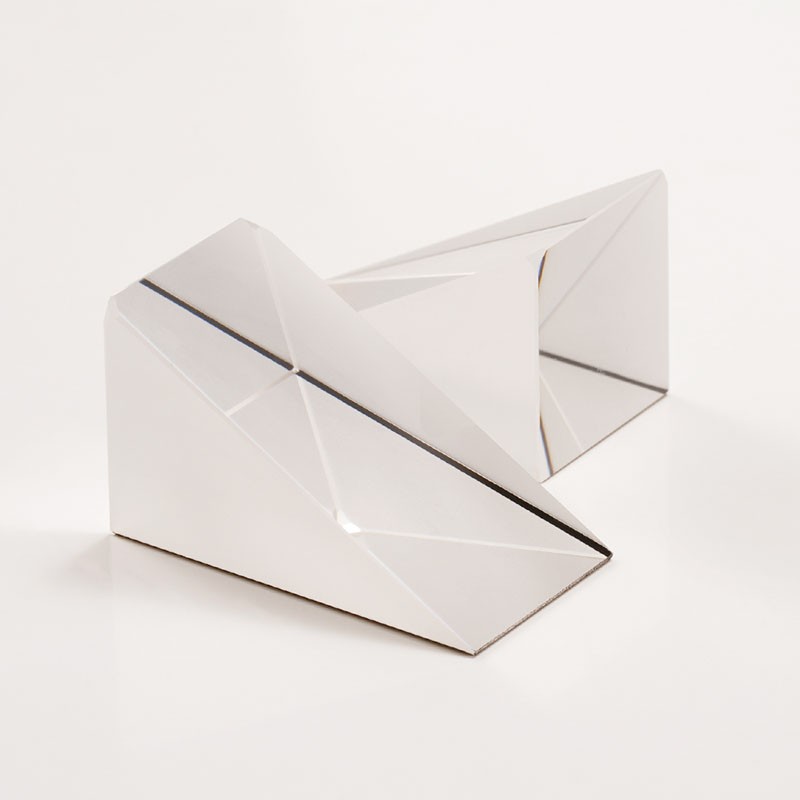

（激埃特直角棱鏡）

實際應用效果

這些光學指標對CO2激光打標機的實際應用效果具有重要影響：

打標精度：焦距的選擇直接影響到打標的精度。適當?shù)慕咕嗄軌驅崿F(xiàn)更精細、更準確的打標效果。

打標速度：透過率高的鏡片能夠減少能量損失，提高激光打標的速度，從而提高生產效率。

設備壽命：具有高抗激光損傷閾值的鏡片能夠確保設備在長時間使用過程中不易損壞，延長設備的使用壽命。

打標質量：穩定的鏡片性能能夠保證打標效果的穩定性和一致性，提高產品的質量和可靠性。
