光模塊非球面透鏡

2024-05-17 林樹鑫

光模塊非球面透鏡的應用確實非常廣泛,并且在多個領域中扮演著關鍵角色。在光模塊中,非球面透鏡可以提高光束的聚焦性能,減小聚焦光斑的大小,這對于高功率激光系統尤為重要,因為可以有效地減小熱效應,提高激光器的穩定性和壽命。其次,還包括光纖通信系統、成像系統、激光系統以及其他領域都有廣泛的應用。

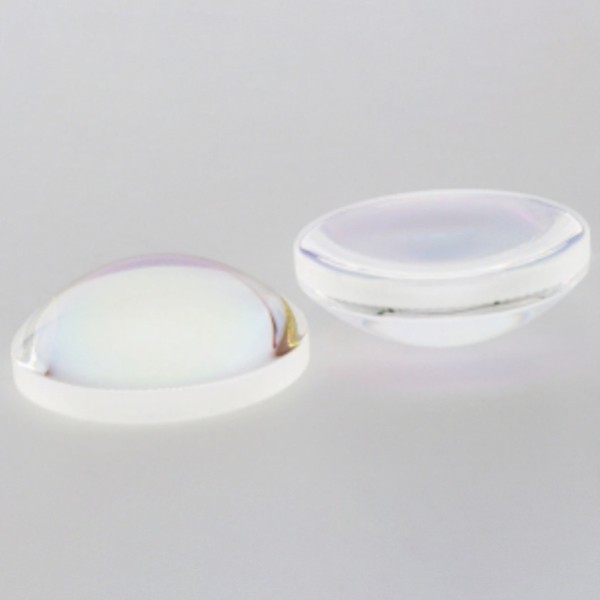

 光模塊非球面透鏡應用


(圖源網絡。侵刪)


光模塊中的聚焦作用:在光模塊中,非球面透鏡主要用于聚焦光信號。由于光在傳輸過程中可能會受到散射和衰減,導致信號減弱。非球面透鏡通過其獨特的曲率設計,能夠更精確地調整光線的聚焦度,使得光信號在光纖中保持較高的功率和強度。這有助于提高光纖通信系統的傳輸距離和信號質量。


 光模塊非球面透鏡


光模式選擇:在多模光模塊中,非球面透鏡還負責在光模式選擇過程中發揮關鍵作用。由于光纖可以傳輸多個不同模式的光信號,這可能導致模式間的干涉和串擾,影響光信號的傳輸質量。非球面透鏡的設計可以幫助優化光模式的選擇過程,通過精確控制,選擇特定模式的光信號,并排除其他干擾模式。這種優化可以有效地提高信號傳輸?shù)目煽啃院头€(wěn)定性,降低串擾和信號失真的風險。



光信號校正:在光通信系統中,光信號的傳輸過程中可能會受到色散的影響。色散是由于不同頻率的光波在介質中傳播速度不同而引起的現象,導致不同頻率的光波在傳輸過程中到達終點的時間不同。非球面透鏡的特定設計可以幫助校正光信號的色散效應。通過調整透鏡,可以使不同頻率的光波在終點同時到達,從而減少色散引起的信號失真,提高信號的質量和傳輸效率。

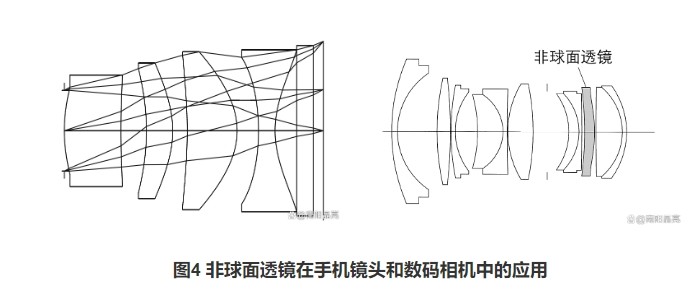

 成像系統

(圖源網絡。侵刪)

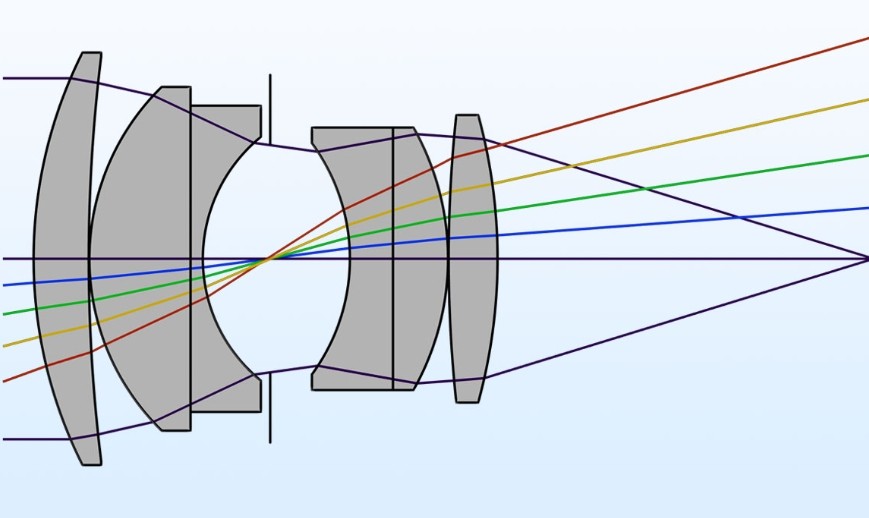

成像系統:非球面透鏡在成像系統中也有廣泛應用。例如,在相機鏡頭、望遠鏡、顯微鏡等光學設備中,非球面透鏡可以有效地校正像差,提高成像質量。此外,非球面透鏡還可以實現更緊湊的光學系統設計,降低系統的重量和成本。



激光系統:在激光系統中,非球面透鏡可以提高光束的聚焦性能,減小聚焦光斑的大小。這對于高功率激光系統尤為重要,因為非球面透鏡可以有效地減小熱效應,提高激光器的穩定性和壽命。



光纖通信系統:在光纖通信系統中,非球面透鏡可以實現高質量的光束整形和耦合。通過其精確的曲率設計,非球面透鏡可以使光信號在光纖中保持直線傳輸,減少信號的失真和損耗。

 濾光片

(圖源網絡。侵刪)


其他領域:非球面透鏡還在光學測量儀器、汽車光學系統、醫學眼科等領域有廣泛應用。例如,在光學測量儀器中,非球面透鏡可用于生產光學顯微鏡、數字攝像測量儀等設備;在汽車光學系統中,非球面透鏡可以提供更好的照明效果和圖像質量;在醫學眼科中,非球面透鏡常用于眼鏡、隱形眼鏡等視力矯正設備中,以校正人眼的屈光不正等問題。
