定制高精度濾光片需要了解哪些知識點!

2024-05-15 林樹鑫

在當今日新月異的科技時代,高精度濾光片已經成為眾多領域不可或缺的關鍵元件。從微觀的光學研究到宏觀的天文觀測,再到高精度的工業生產,高精度濾光片都發揮著至關重要的作用。那么,為何這種看似不起眼的元件會在現代科技中占據如此重要的地位呢?


 定制高精度濾光片需要了解哪些知識點!

高精度濾光片能夠精確控制光線的波長范圍,在醫療領域,高精度的濾光片使得光學儀器能夠捕捉到更加純凈、準確的光學信號,為醫療研究和激光治療提供更加準確的波長進行篩選和治療。



隨著科研領域的不斷深入,高精度濾光片使得科研人員能夠更加深入地研究物質的性質、結構和相互作用。在工業領域,無論是半導體制造、精密加工還是質量檢測等領域,都需要借助高精度濾光片來提高生產效率和產品質量。在半導體制造過程中,高精度濾光片可以幫助設備精確控制光照強度和時間,從而提高芯片的性能和可靠性。


 濾光片的參數在高精度的影響

以下我們?yōu)榇蠹遗e例幾個濾光片的參數在高精度的影響!



中心波長(Center Wavelength,CWL):中心波長是指帶通或窄帶濾光片的峰值透射波長,是濾光片工作波段的核心指標。高精度濾光片的中心波長應精確控制在指定范圍內,以保證濾光片能夠有效地透射或反射特定波長的光。

舉例:對于用于激光通信的濾光片,其中心波長必須與激光器的發射波長精確匹配,以確保通信的穩定性和效率。



帶寬(Full Width at Half Maximum,F(xiàn)WHM):也叫半高寬,是指透射率下降到峰值透射率一半時的波長范圍,它決定了濾光片對波長的選擇精度。高精度濾光片的半帶寬應盡可能窄,以便更精確地選擇所需的波長范圍。

舉例:在光譜分析領域,為了獲得更精確的光譜信息,需要使用帶寬較窄的濾光片來分離和檢測不同波長的光。

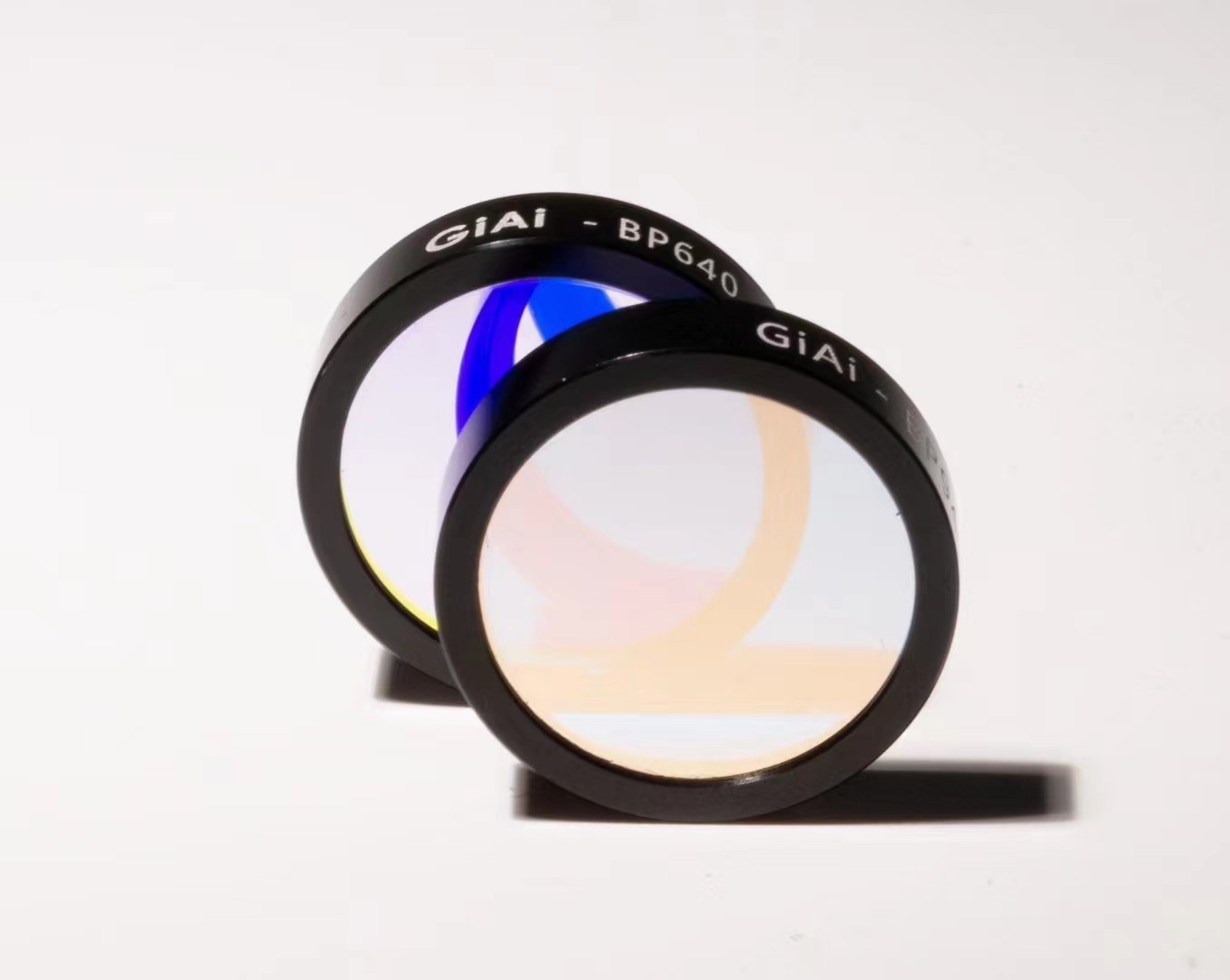

 高精度濾光片對光譜分析的影響


峰值透過率(Peak Transmission,Tp):峰值透過率是指在中心波長處濾光片對光的透射能力,反映了濾光片的光學性能。高精度濾光片的峰值透過率應盡可能高,以減少光的損失并提高光信號的強度。

舉例:在光學成像系統中,為了獲得更清晰的圖像,需要使用峰值透過率較高的濾光片來提高成像質量。



截止范圍(Cut-off Wavelength):截止范圍是指濾光片開始顯著衰減光的波長區域,它決定了濾光片對不同波長光的分離能力。

特征:高精度濾光片的截止范圍應清晰且精確,以確保在特定波長范圍內光的有效透射或反射。

舉例:在熒光成像中,為了檢測特定熒光染料的發射光,需要使用具有精確截止范圍的濾光片來消除背景噪聲并提高信噪比。


 高精度濾光片對熒光成像的影響

(圖源網絡,侵刪)

其次還有一個波長穩定性,隨溫度、濕度等環境因素變化時,濾光片的中心波長和帶寬的變化程度。比如:激光通信和測量系統:在激光通信和測量系統中,高精度濾光片用于篩選和傳輸特定波長的激光。波長穩定性直接影響濾光片對這些波長的篩選精度和傳輸效率。如果波長穩定性不足,可能導致濾光片在篩選和傳輸激光時出現偏差,影響系統的性能和精度。



不同種類的濾光片根據其應用場景和功能需求,對這些參數有不同的要求。以下是一些典型例子:

吸收濾光片:主要用于消除或減弱某些波長的光。它通常通過在玻璃或樹脂材料中添加特殊染料來實現對不同波長光的吸收。對于高精度應用,吸收濾光片應具有高吸收率和良好的光譜平坦性。

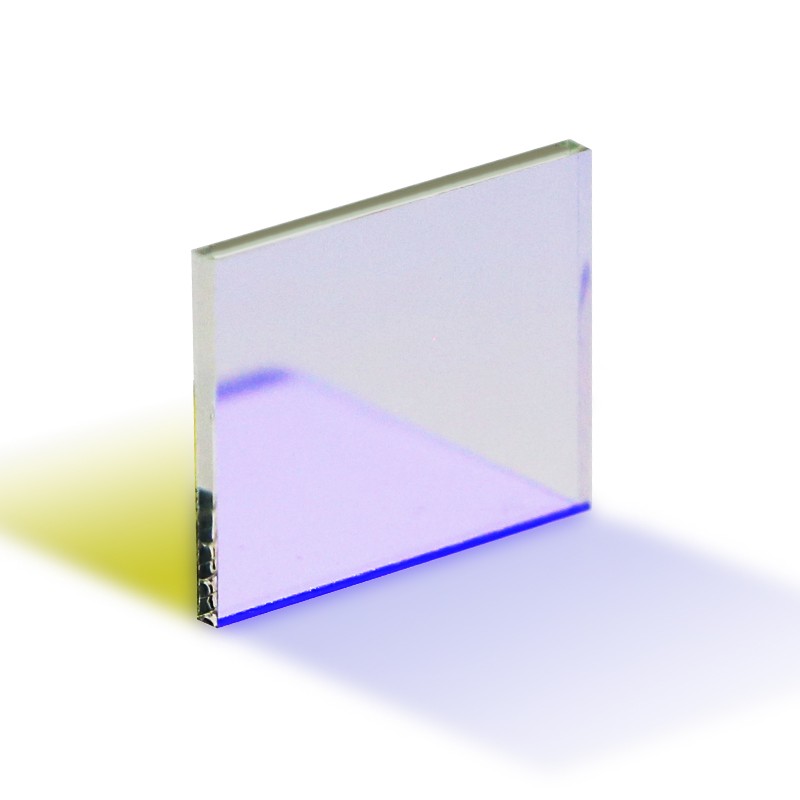

 二向色濾光片

二向色濾光片(干涉濾光片):利用干涉原理實現對光的透射和反射。它通常通過在玻璃基底上涂覆多層光學薄膜來制造。高精度二向色濾光片應具有陡峭的截止范圍和高的峰值透過率。



下面我們?yōu)榇蠹医榻B幾個應用,希望對大家有所幫助!



1.激光雷達在環境檢測:激光雷達通常使用特定波長的光進行測距和成像。在環境檢測中,可能需要濾光片來消除背景光或其他干擾光源。此時,需要高精度濾光片以確保中心波長與激光雷達光源匹配,同時半帶寬要窄,以消除其他波長的光。

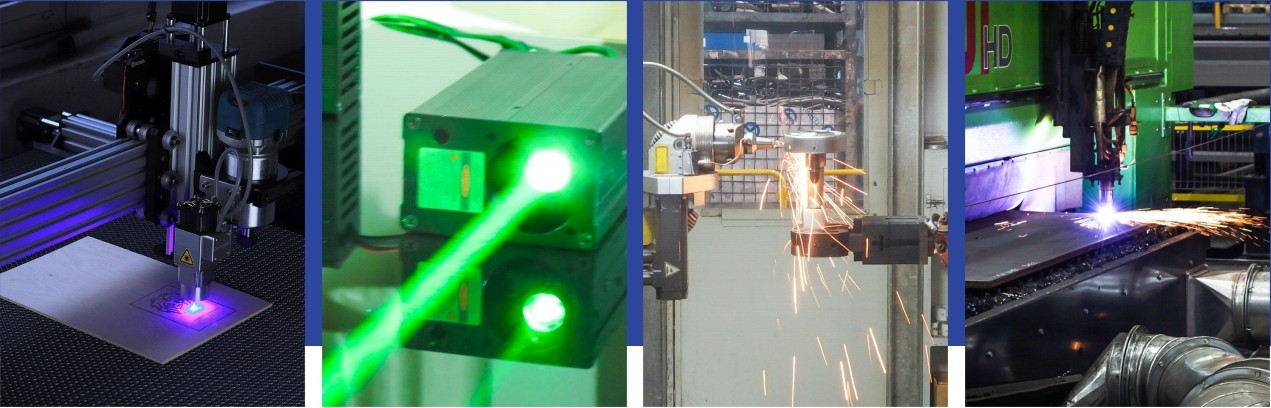

 高精度濾光片對激光設備影響


2.醫療激光設備:在醫療領域,激光設備用于切割、焊接、治療等多種目的。對于治療用激光,濾光片需要確保激光能量準確地傳遞給目標組織,同時保護其他組織不受傷害。這要求濾光片具有極高的中心波長精度和半帶寬精度。



3.紅外成像:紅外成像系統使用紅外波段的光進行成像。濾光片用于選擇特定的紅外波段,以獲取所需的圖像信息。對于高精度紅外成像,需要濾光片具有窄的半帶寬和高的峰值透過率,以確保圖像清晰、細節豐富。



4. 紅外測距:紅外測距儀使用紅外光進行距離測量。濾光片用于選擇測距儀所使用的紅外波段,并消除其他波段的干擾。與紅外成像類似,這也需要濾光片具有窄的半帶寬和高的峰值透過率。


高精度濾光片在工業領域的影響


5. 半導體封裝:在半導體封裝過程中,需要使用特定波長的光進行光刻、檢測等操作。濾光片需要確保中心波長與光刻機光源匹配,同時半帶寬要窄,以確保光刻圖案的精度。


6.戶外監控:戶外監控設備需要濾光片來消除陽光或其他強光源的干擾,同時確保目標物體的圖像清晰可見。這要求濾光片具有較寬的截止范圍和較高的峰值透過率。


7. 攝影:在攝影中,濾光片用于調整光線顏色、消除反射等。對于專業攝影師來說,需要高精度濾光片來確保圖像的色彩還原和清晰度。


8. 生物識別:生物識別系統使用特定波長的光進行指紋識別、人臉識別等操作。濾光片需要確保中心波長與識別系統光源匹配,同時半帶寬要窄,以提高識別的準確性。


9. 電子白板:電子白板使用濾光片來增強顯示效果或消除干擾光源。對于高精度電子白板,需要濾光片具有較寬的截止范圍和較高的峰值透過率。



10. 機器視覺:機器視覺系統使用濾光片來選擇特定的波段進行圖像采集和處理。根據具體應用需求,可能需要濾光片具有不同的中心波長、半帶寬和峰值透過率。
