帶通濾光片的重要參數指標

2024-03-21 林樹鑫

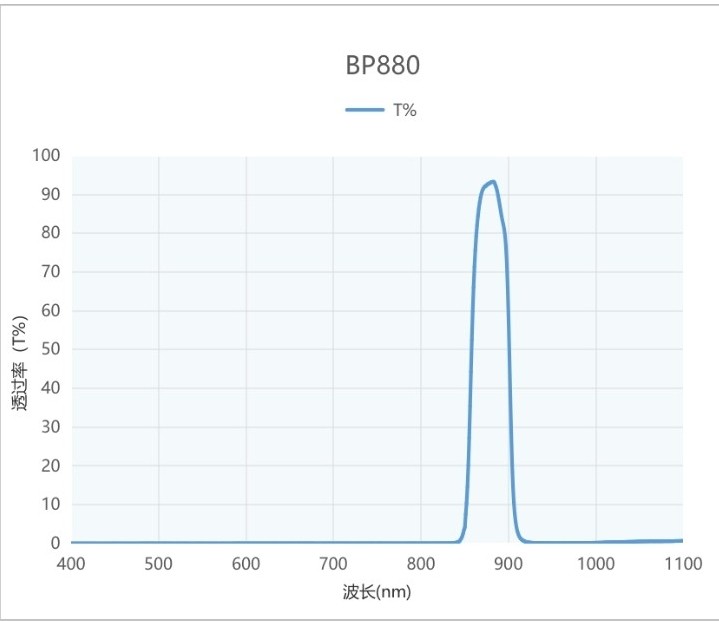

帶通濾光片是一種只允許某一范圍波段通過的光,同時并切斷通帶以外光的光學器件,它的原理便是基于頻率選擇性,基于濾光片內部獨特的材料特性,對輸入不同頻率的光進行選擇性處理,當光束進入濾光片時,只有特定波段的光能夠順利通過,其中波長透射區被稱為該濾光片的通帶。詳情看下方激埃特BP880帶通濾光片光譜圖!

 帶通濾光片的重要參數指標



帶通濾光片的重要參數指標主要包括:

中心波長(Center Wavelength):也被稱為峰值波長,是濾光片的主要透過波長的中心值。

帶寬或半寬度(FWHM):表示峰值透過率一半處通帶的波長寬度,用于描述濾光片透射波長的范圍,帶寬決定了濾光片可以選擇的光譜范圍。

峰值透射率(Peak Transmission):在中心波長處的最大透射率。

截止深度(Blocking Depth):在通帶之外,濾光片對光的抑制能力,通常以最小透射率來衡量。

邊緣斜率(Edge Slope):邊緣斜率是帶通濾光片濾波器透過帶外光線的斜率。斜率越陡峭,濾波器的帶外透過能力越弱。邊緣斜率的選擇影響著波段的阻帶和透過帶的交界處優異度。

截止范圍(Blocking):是指通帶之外的波長范圍,用來描述濾光片截止程度,一般指明帶通濾光片最短波長和最長波長即可。

角度依賴性(Angular Dependence):濾光片性能隨入射光角度變化的程度。一些帶通濾光片在寬角度范圍內都能保持穩定的性能,而另一些則可能具有較大的角度依賴性。

耐溫性:濾光片在不同溫度下的性能穩定性。

耐化學性:濾光片對各種化學物質的抵抗能力。

機械穩定性:濾光片在受到機械應力或振動時的性能穩定性。

十進寬度:它是透射峰為峰值10%處通帶的波長寬度。

波形系數:它表征了通帶矩形化程度。



不同參數指標共同決定了帶通濾光片的性能和實際的應用場景。
