產品介紹：

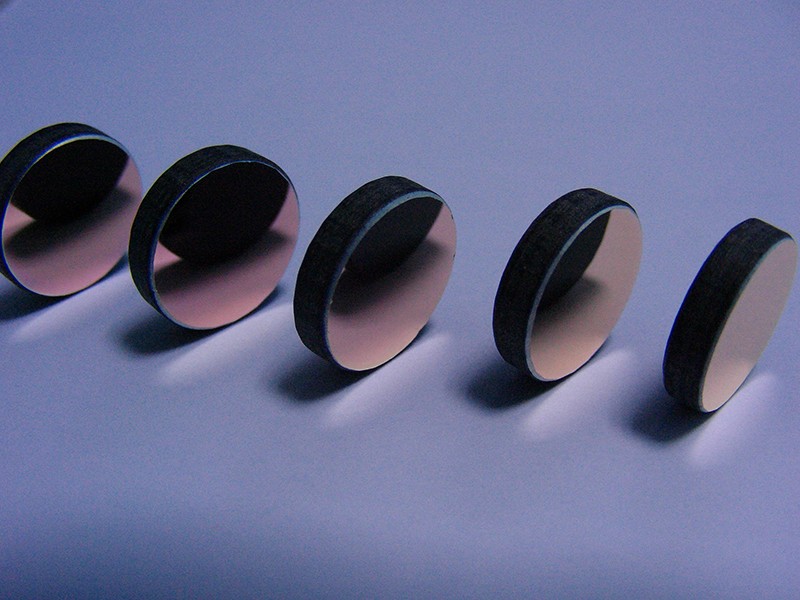

　　2-25微米紅外濾光片


遠紅外濾光片是一種特殊的光學組件，主要用于過濾或選擇性地透射特定波長的紅外線。它通過在光學元件或獨立的基板上鍍上一層或多層介質膜或金屬膜來改變光波傳輸?shù)奶匦裕瑥亩鴮?shí)現對特定波長紅外線的控制。遠紅外濾光片的工作原理基于石英的物理偏光特性，能夠保留直射的光線部分，反射掉斜射部分，避免對旁邊的感光點產生干擾。在材料方面，紅外濾光片主要由光學玻璃或石英玻璃制成，這些材料具有良好的光學性能和穩定性，能夠滿足紅外濾光片在各種應用場景下的需求。


激埃特光電生產的giai紅外濾光片波長一般在2-25μm范圍內，采用硅、鍺、藍寶石、氟化鎂、氟化鈣等為基材鍍膜。濾光片峰值可達75%以上，具有截止率深、截止帶陡、截止范圍廣，可根據客戶要求進行定制加工，主要應用于：激光、成像、探測、測溫、傳感、航空航天等領域的傳感器上面。所有也叫紅外傳感器專用濾光片。



應用：

　　產品主要應用于：紅外測量、紅外測溫儀、紅外熱像儀、氣體檢測儀。



產品參數：

工藝方式

高真空紅外專用鍍膜機鍍制

基材

硅、鍺、氟化鎂、氟化鈣、藍寶石、硒化鋅

工作波段

1.8-9.5μm、2.5-25μm

帶寬

1-10μm

峰值透過率

Tp>75%

通光孔徑

鍍膜覆蓋面大于>95%有效面積

表面光潔度

國標三級，美軍標40/20（劃傷/麻點）

環境測試

MIL-STD-810F



光譜展示：

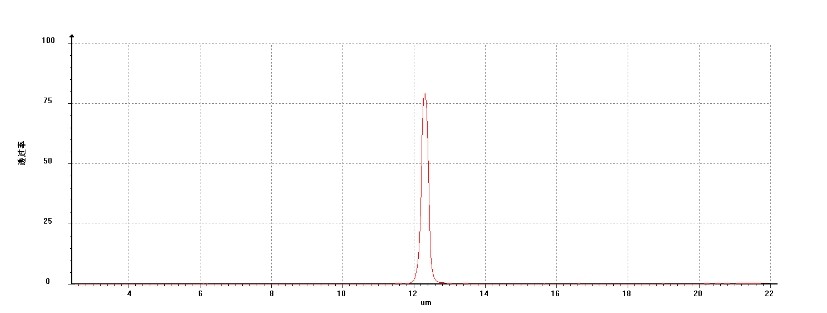

紅外窄帶濾光片


紅外窄帶濾光片

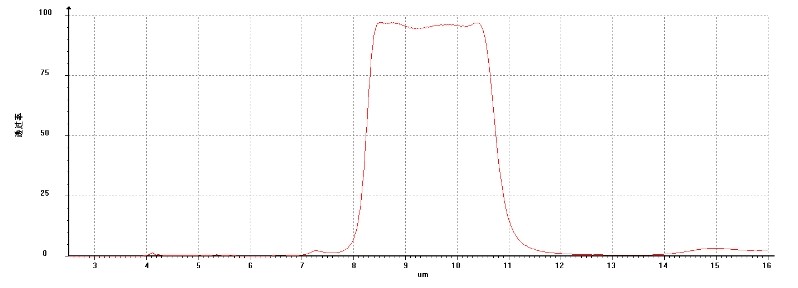

紅外帶通濾光片

紅外帶通濾光片

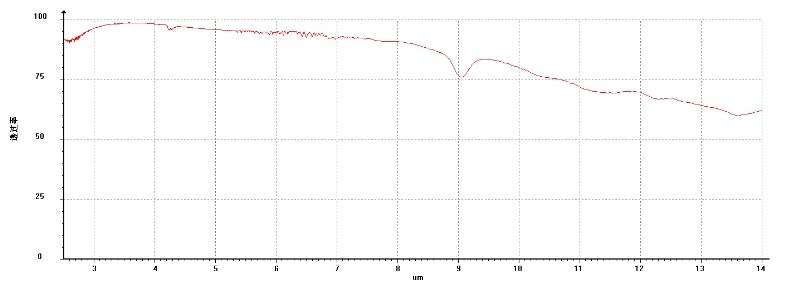

硅基底紅外超寬帶增透

硅基底紅外超寬帶增透


常規波長以及應用領域：


型號 參數指標 用途
Giai-IRBP-4260 Tp>70%，FWHM:90-380nm， CO2檢測 火焰報警器 CO2報警器
帶外：UV-11um@T<1%
Giai-IRBP-3900 Tp>70%，FWHM:90-170nm， 甲烷檢測計 報警器
帶外：UV-11um@T<1%
Giai-IRBP-3350 Tp>70%，FWHM:120nm， 甲烷CH4檢測
帶外：UV-11um@T<1%
Giai-IRBP-3470 Tp>70%，FWHM:125nm， 汽車尾氣檢測
帶外：UV-11um@T<1%
Giai-IRBP-3570 Tp>70%，FWHM:125nm，
帶外：UV-11um@T<1% 酒精檢測
Giai-IRBP-5640 Tp>70%，FWHM:230nm，
帶外：UV-11um@T<1%
Giai-IRBP-4650 Tp>70%，FWHM:225nm， 一氧化碳CO檢測
帶外：UV-11um@T<1%
Giai-IRBP-5050 Tp>70%，FWHM:205nm， 一氧化碳CO檢測參考波長
帶外：UV-11um@T<1%
Giai-IRBP-7350 Tp>70%，FWHM:225nm， 二氧化硫SO2檢測
帶外：UV-11um@T<1%
Giai-IRBP-8-14 透射區：9-13um@T>70%    帶外：UV-20um@T<1% 人體溫度檢測 電子體溫計等
Giai-IRBP-5 UV-4um@T<1% 5-14um@T>80% 人體溫度檢測 自動感應設備 紅外燈開關
