濾光片術語

2012-03-04 giai

想要購得您適用的濾光片,您就得了解濾光片的光學指標及濾光片的性能,本篇文章的濾光片術語能很好的幫助您了解濾光片。

  1) 中心波長(CWL):使用的波長,如光源主峰值是850nm led燈,那需求的中心波長就是850nm

  2) 透過率(T):假設光初始值為100%,通過濾光片后有所損耗了,通過評估得出只有85%了,那就可以把這個濾光片的光學透過率只有85%,簡單講就是損失了多少,大家都希望做所有事性損失越小越好.3) 峰值透過率(Tp)>85%

濾光片術語

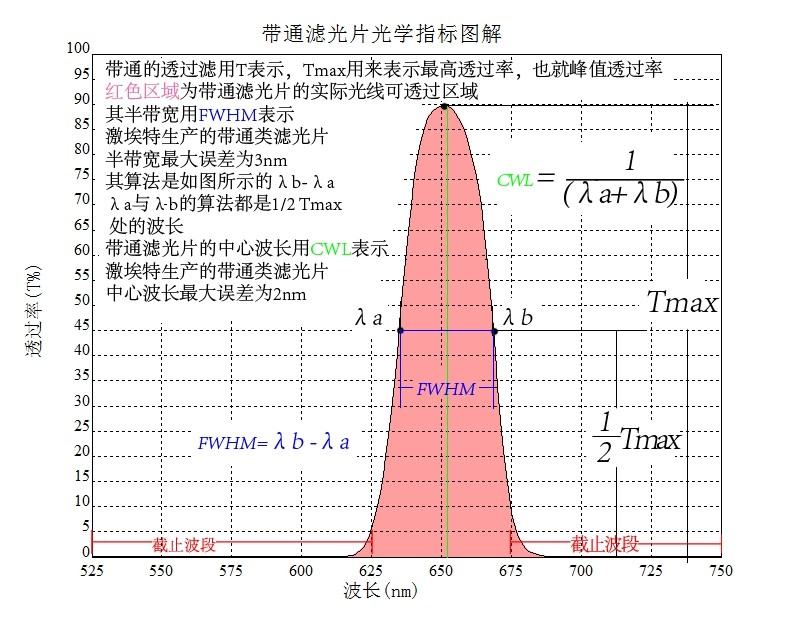

  4) 半帶寬(FWHM):簡單說就是最高透過率的1/2處所對應的波長,左右波長值相減,例如,峰值最好是90%,1/2就是45%,45%所對應的左右波長是800nm和850nm,那半帶寬就是50nm

  5) 截止率(Blocked): 截止區所對應的透過率.由于要想透過率達到0%,那是非常難的事情,要知道太陽可以讓地下的樹變成炭,只靠這薄薄的薄膜去掩蓋一切是很難的,只能選擇它透過率越小越好.就是不想要的光譜透過率越小越好.

  6) 截止波段:可接受地不想要的波長最小區域.

  7) 介質硬膜(hard coating): 氧化物材料鍍制(如Ta2O5,SiO2等)子

  8) 軟膜: 除氧化物材料外,如氟化物(MgF2),硫化物,常用的金,銀,鋁之類.

  9) 增透膜(AR): 減反射膜,增加光的穿性,使光能量最有效的利用.

  10) BBAR:背面寬帶增透膜

  11) 高反(HR):光通過某波長被返回或反射走較多,如平時用的鏡子.

  12) 高透(HT):光通過某波長損失較少,如平時用的玻璃窗.就屬于可見光高透

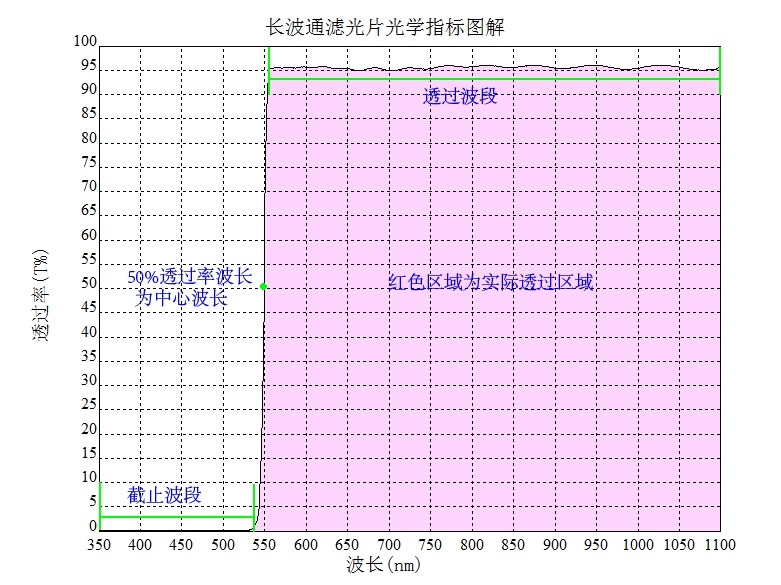

    長波通濾光片光學指標圖解



更多關于產品詳情與技術解釋,敬請關注官網:深圳市激埃特光電有限公司
